[柯美/震旦] 柯美复印机维修技巧-ADF(进稿器)复印歪斜

[复制链接]
发表于 2019-4-22 11:25:14 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×

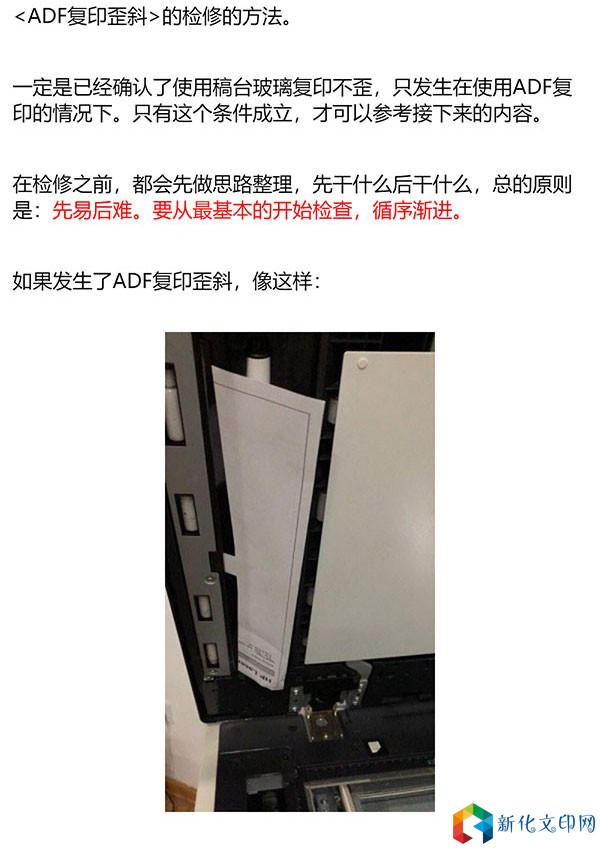

ADF复印歪斜的检修方法





第一步, 纸张路径检查

这里,我们要检查三项内容

-ADF臼色齐纸挡板位置是否正确,放置的原稿不能对齐易会发生进纸歪斜;请参考:

案例-AD F不能识别A4R

-纸张路径是否磨损、导纸片(橡胶)是否变型,若变型、破损易发生歪斜;

-纸张路径有无异物。若有异物易发生歪斜。可使用厚—点的纸张或胶片手动在纸张路径过一遍,可以带出异物或碎纸屑。

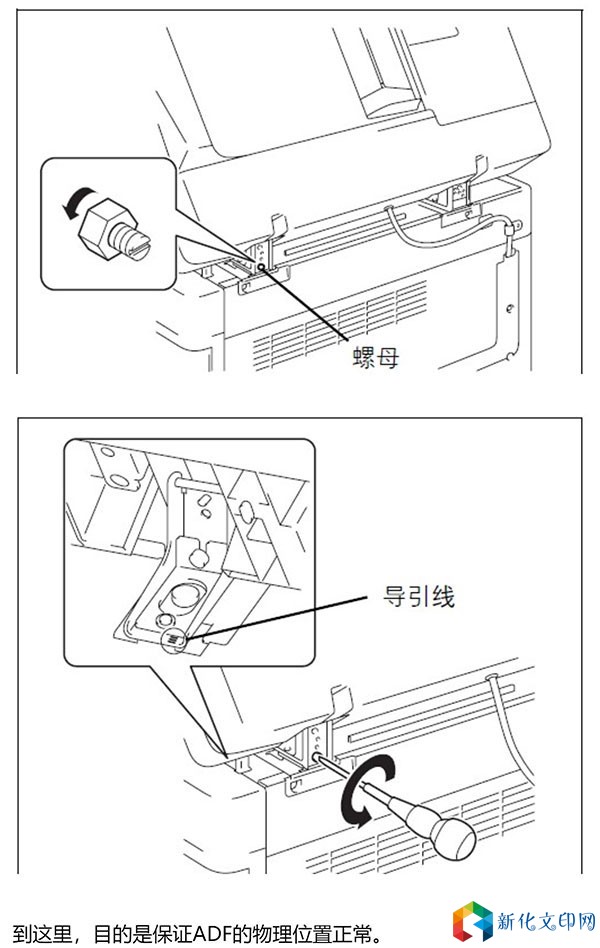

第二步,确认ADF的安装位置是否正常确认有没有高低不平、左右歪斜的情况。这个调整比较简单,参考ADF安装手册即可(装机的时候不要扔掉)。

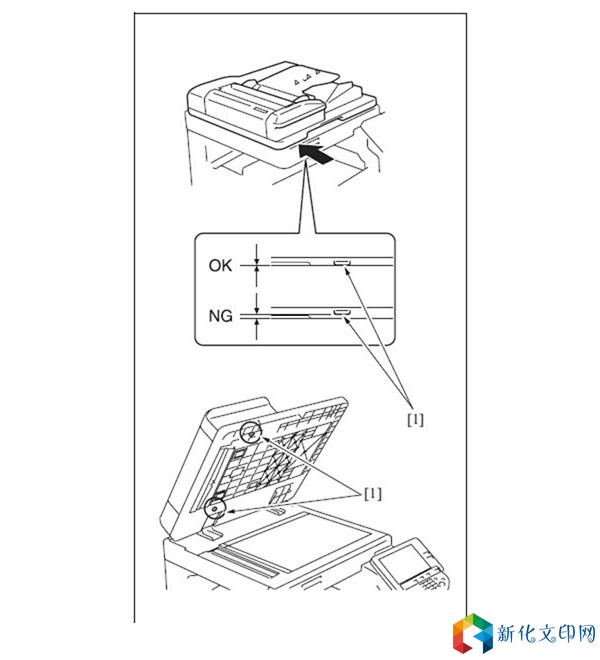

高度调整时,要保证ADF的突出部位与扫描器上表面之间不得有间隙。优先调整右侧镖钉(面对机器背面时),如果还需进—步调整,再调整左侧镖钉.

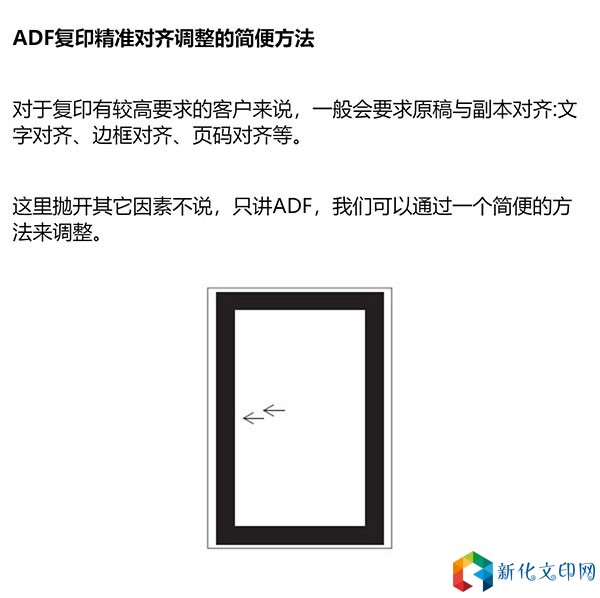

要使用的就是ADF安装手册中的方法。只要按照安装手册做—遍,再复印的话,基本上和原稿是对齐的,如果有偏差,也不会太多,再在维修模式里调整—下就可以了。所以,对于ADF复印
精准对齐调整,先做一遍安装手册的步骤,再微调。强烈建议大家装机时—定要保留ADF的测试样张。

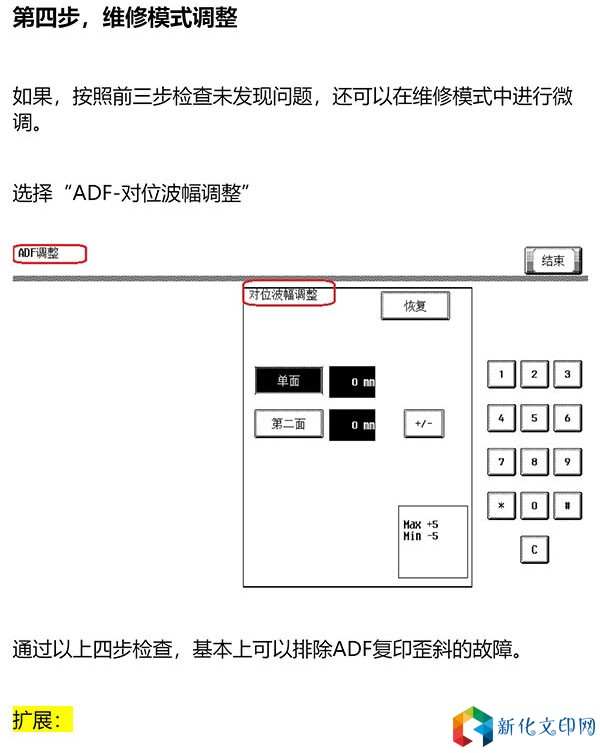

进纸缩放调整、混合原稿尺寸调整、自动停止位置调整(四项)
… . ..根据ADF型号不同,调整项目会有所增减。总之,都让机器读取测试卡自动进行校正,让副本和原稿无限接近对齐。
