[佳能/奥西] 防止外界灰尘进入控制面板组件的对策措施

[复制链接]
发表于 2019-4-11 15:44:16 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
防止外界灰尘进入控制面板组件的对策措施

产品型号:
iR-ADV C5535
iR-ADV C5540
iR-ADV C5550
iR-ADV C5560

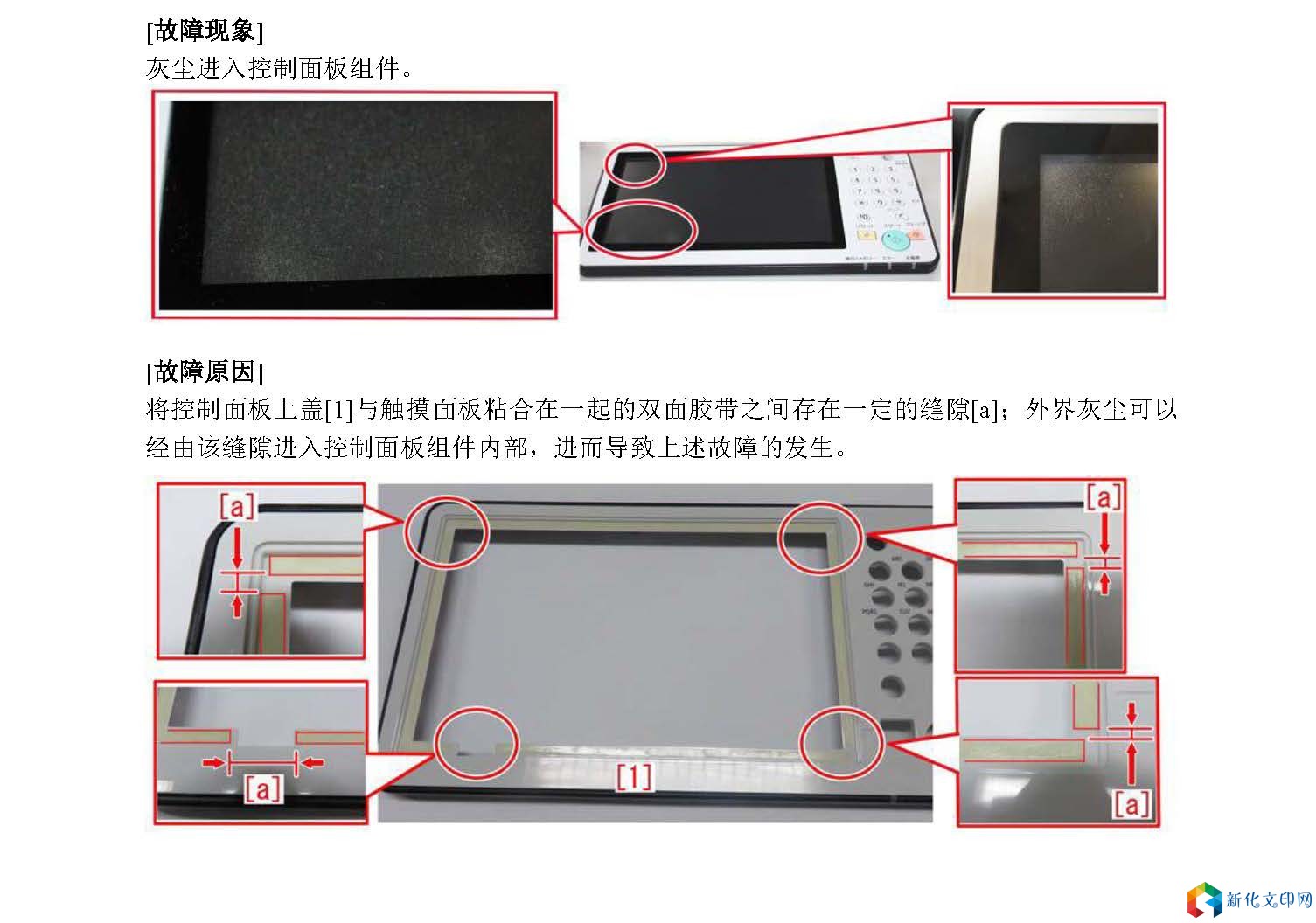

[故障原因]
将控制面板上盖[1]与触摸面板粘合在一起的双面胶带之间存在一定的缝隙[a];外界灰尘可以经由该缝隙进入控制面板组件内部,进而导致上述故障的发生。

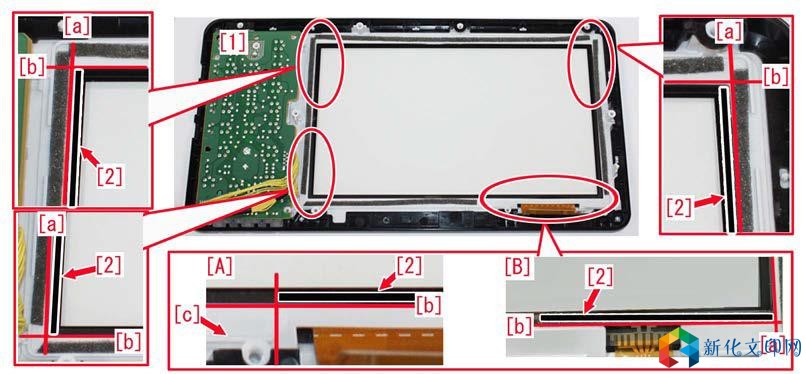

3) 在控制面板上盖单元[1]的背面,以控制面板盖板内侧边缘[a]和位置作为参考,将密封片[2]分别贴在4 个位置上。
根据控制面板类型的差异,关于密封片安装位置的参考信息也会有所不同。因此请注意使用与所使用的控制面板类型相匹配的密封片安装位置参考信息。
[A] 电容类型控制面板:使用位置和肋状物边缘[c]+/- 0.5mm 以内的位置作为参考进行密封片的黏贴。
[B] 电阻类型控制面板:使用[a]和位置作为参考进行密封片的黏贴。
在密封片被黏贴到位之后,检查并确认密封片是否存在松脱或者剥落的情况。

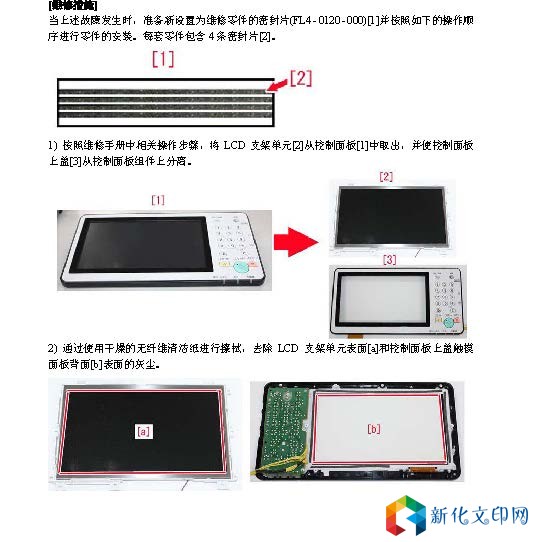

4) 将从步骤1)开始拆下的零件以相反的顺序进行重新安装。
