文字周边出现墨粉飞散的图像或者出现白条的对应。

【现象】

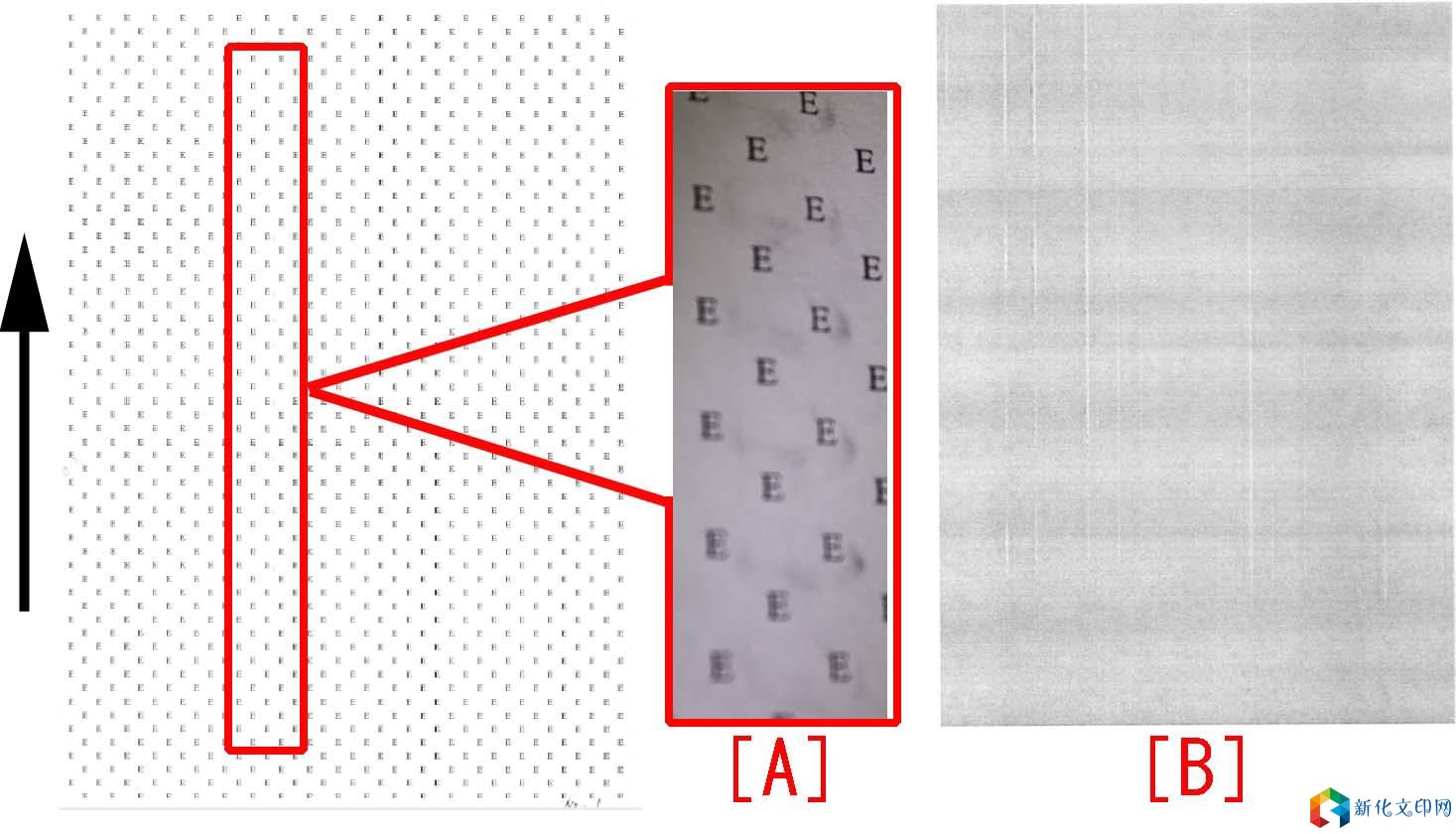

纸张在搬送导板肋条处出现如下图【A】一样的文字周边墨粉飞散、或者是像【B】一样的半色调图像上出现白条。箭头为走纸方向。


【原因】
在低湿环境下纸张搬送时纸张同搬送导板肋条摩擦产生静电,从而导致上述现象发生。

【维修上的处理】
如发生上述现象、请准备新型号的转印排纸刺轮C (FE8-9181-000),并按照下面步骤进行作业。

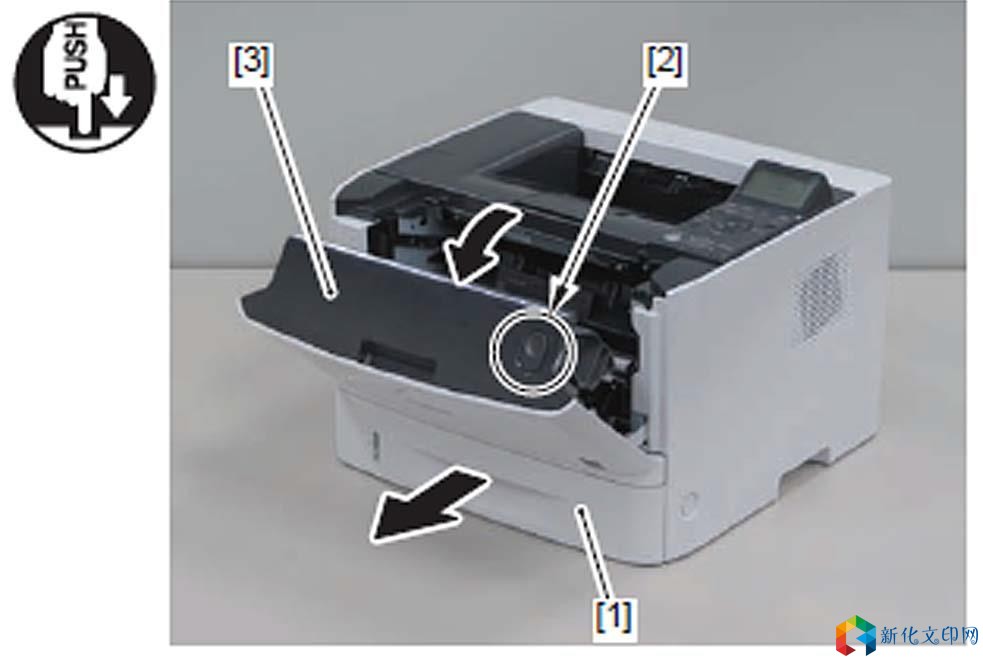

1)取出纸盒[1]。
2)按OPEN 按钮[2]、打开前盖板 [3]。


3) 取出暗盒。
4) 松开6 处卡扣[2] 6、将右侧盖板[1]按照箭头方向拆除。

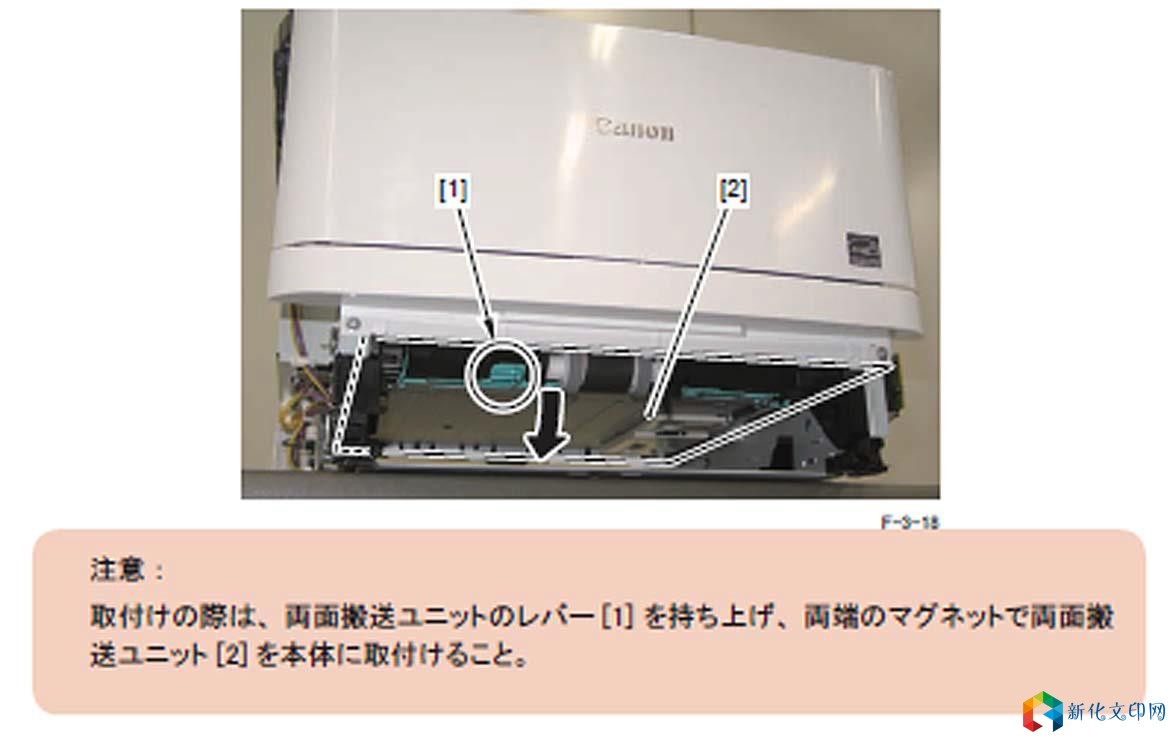

5) 握住把[1]、放下双面搬送组件[2]。


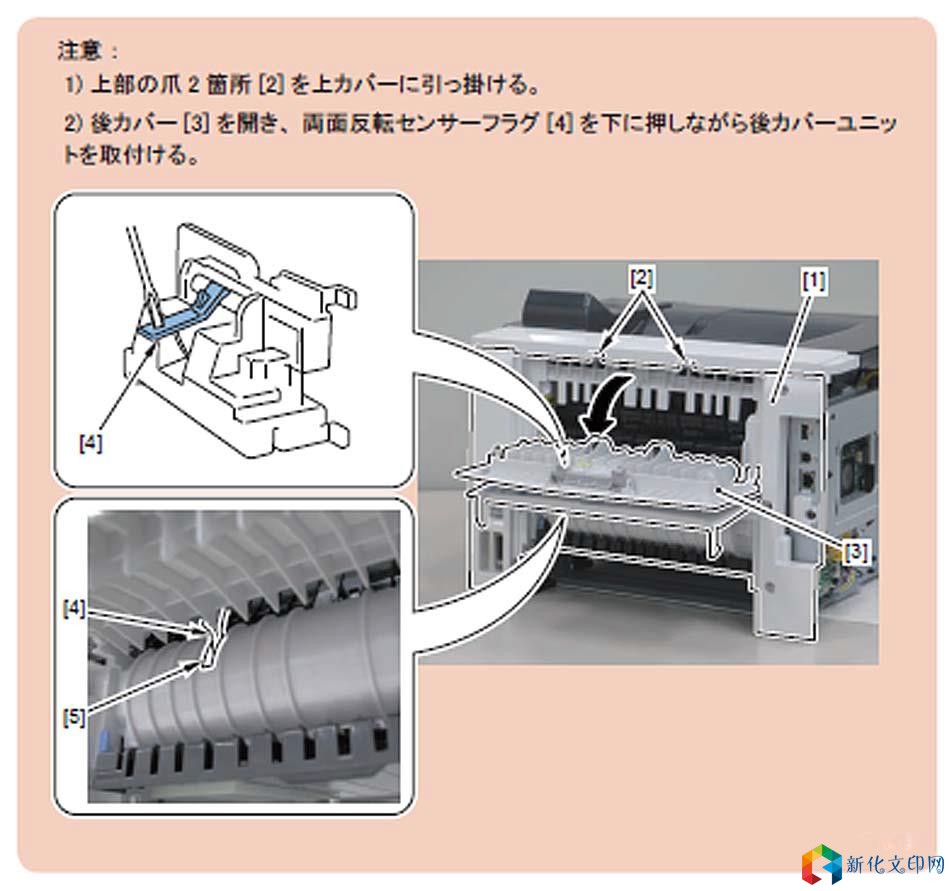

6 )打开后盖板[1]、将后盖板组件[2]和双面搬送组件一同拆除。

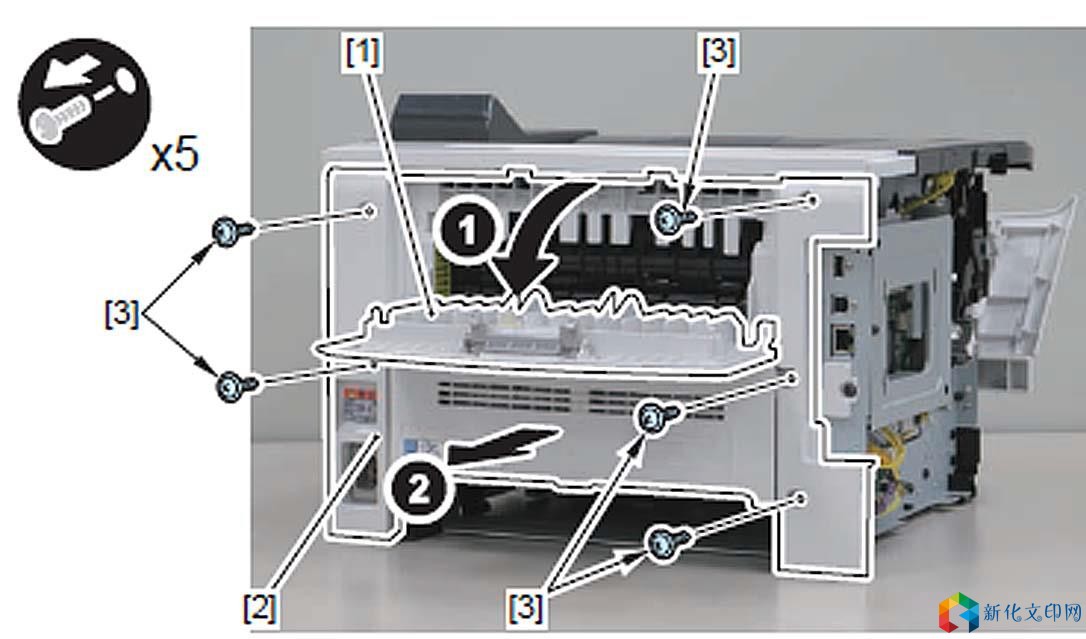

・ 螺丝[3] 5 颗

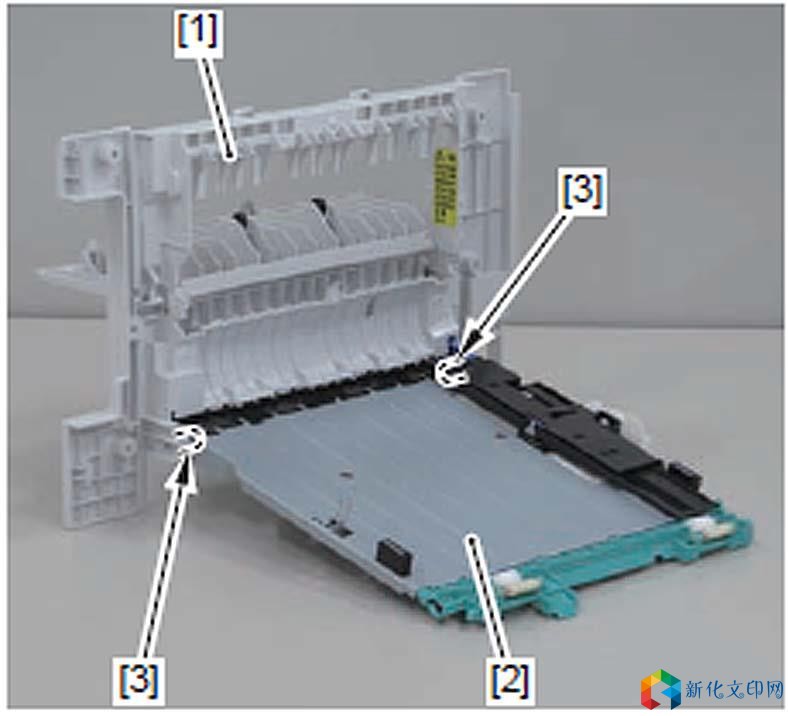

7)将后盖板组件 [1] 从双面搬送组件上拆除。.jpg

7)将后盖板组件 [1] 从双面搬送组件上拆除。
・ 连接插槽[3] 2 处

8.jpg 9.jpg

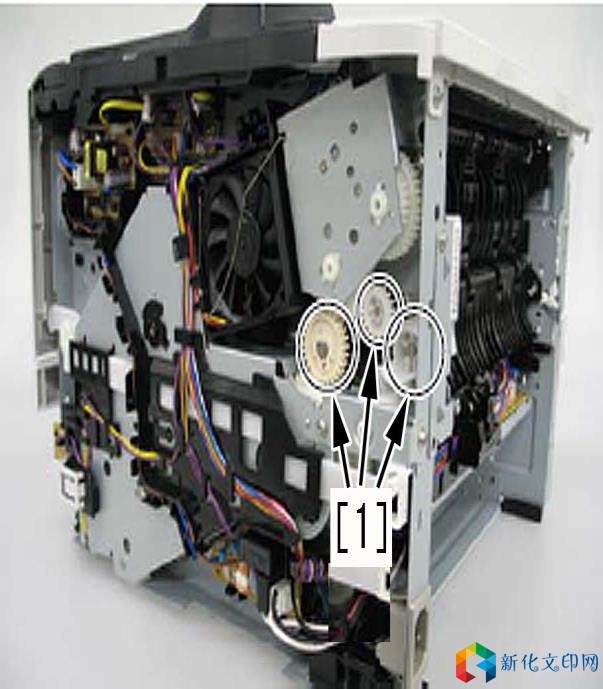

8) 关闭前盖板、转动齿轮到能够拆除定影器的位置、拆除齿轮[1]3 个。

10.jpg 11.jpg

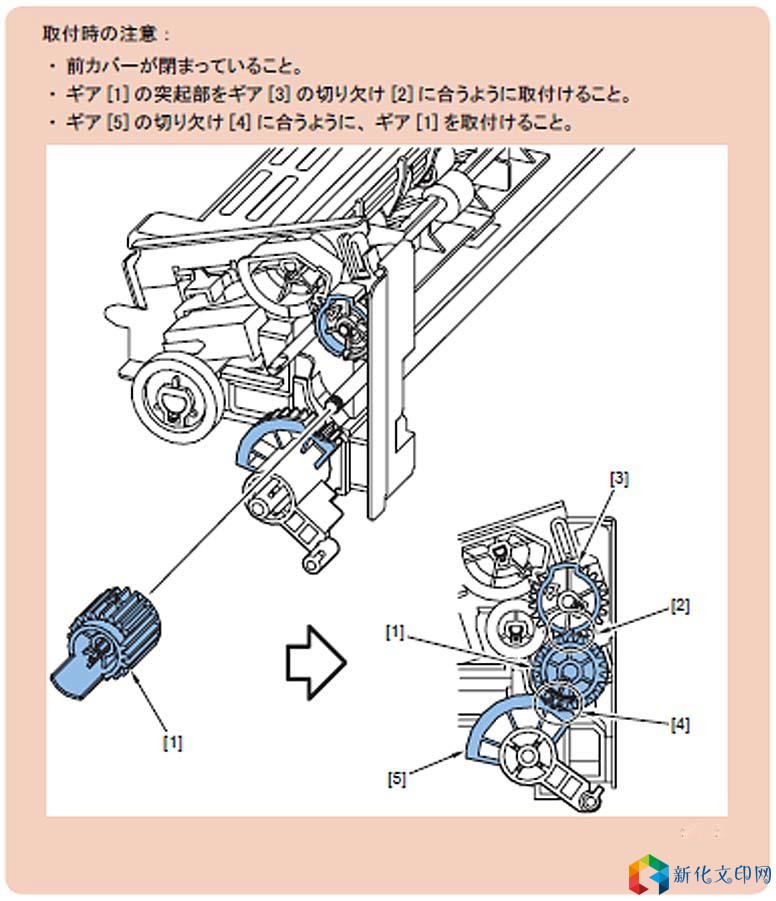

安装时的注意:
-关闭前盖板
-安装时齿轮【1】的突起部分和齿轮【3】的缺口部分【2】
需要位置对准重合
-将齿轮【5】的缺口部分【4】位置对准重合安装齿轮【1】

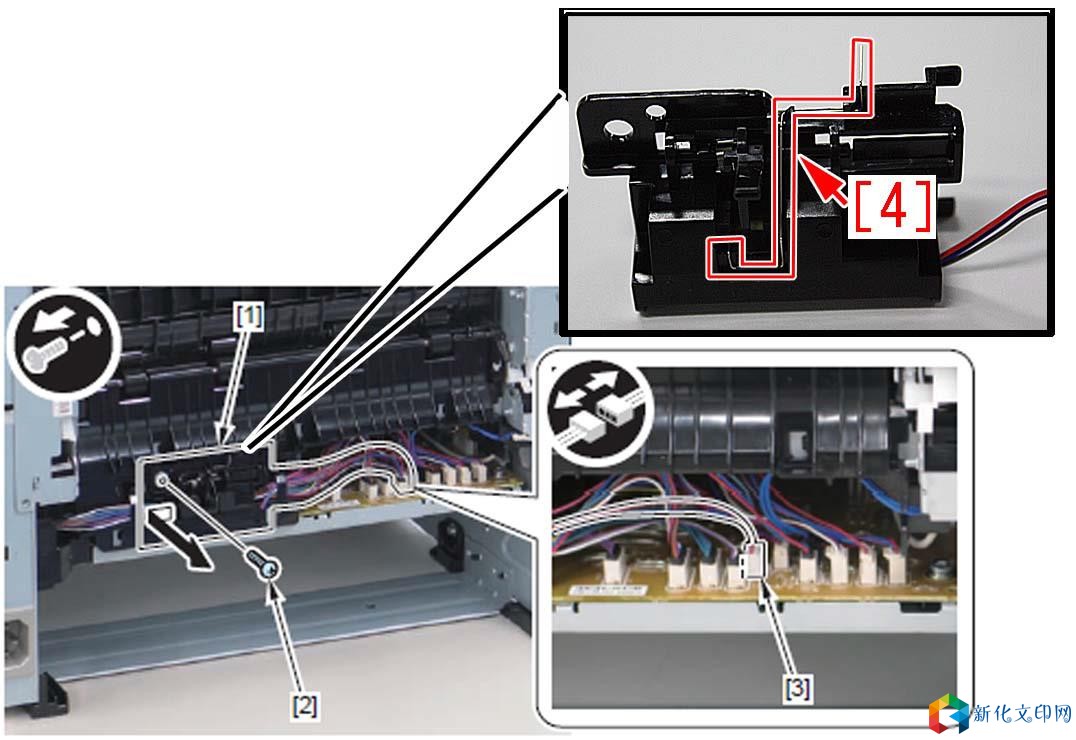

9) 拆除线束、拆除双面翻转传感器组件 [1]。
[注意]双面翻转传感器组件[1]上附带的弹簧[4]不用拆除。
・ 螺丝[2] 1 颗
・ 插头[3] 1 個

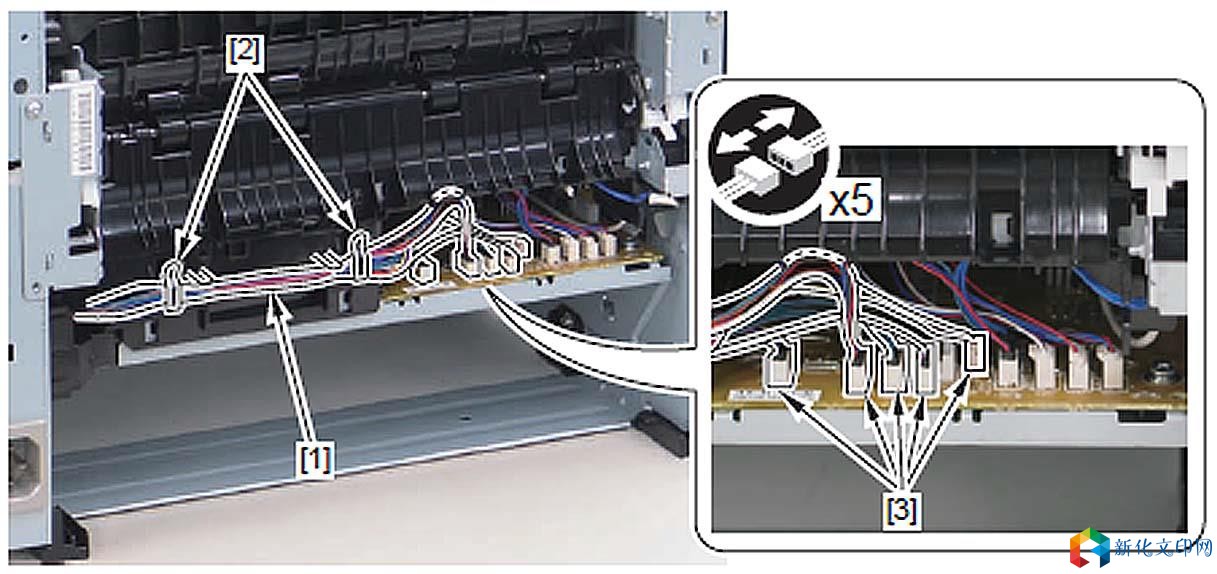

10) 拔出插头[3]5 個、拆除线束[1]。
・线束槽束[2] 2 处
・插头[3] 5 个

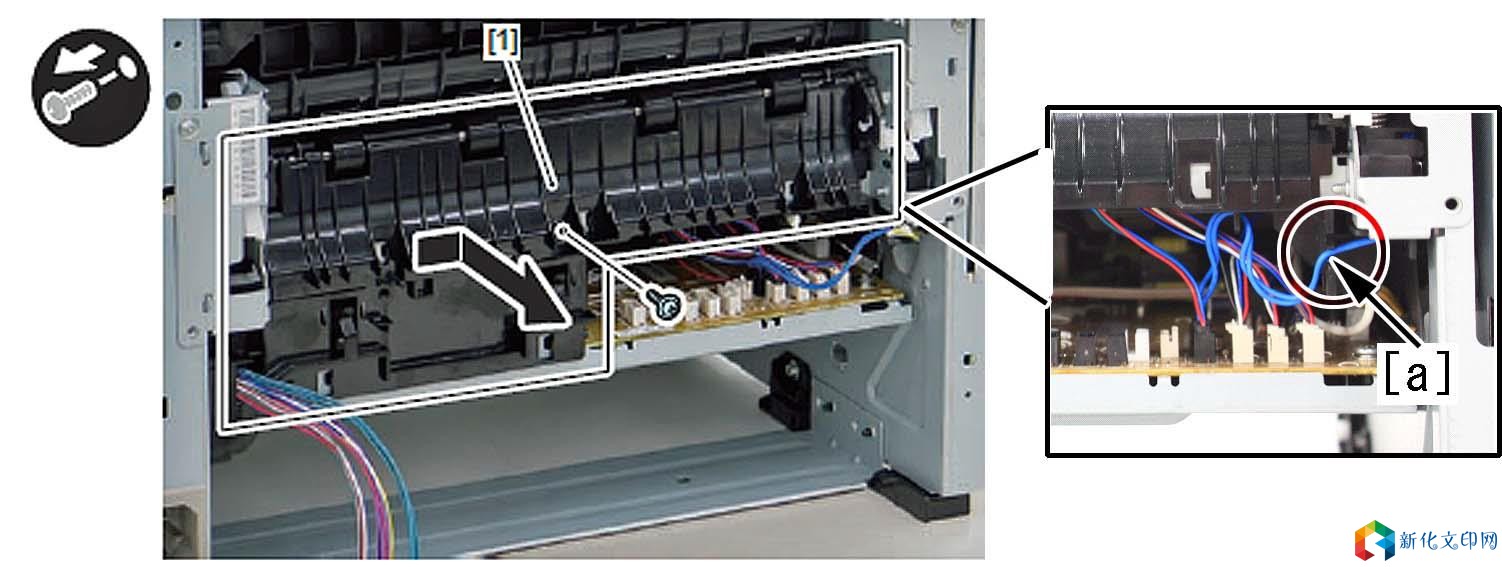

11) 将线束[a]从线槽中取出、左右晃动搬送导板 [1] 并取出。
・ 螺丝 1 颗

15.jpg 16.jpg

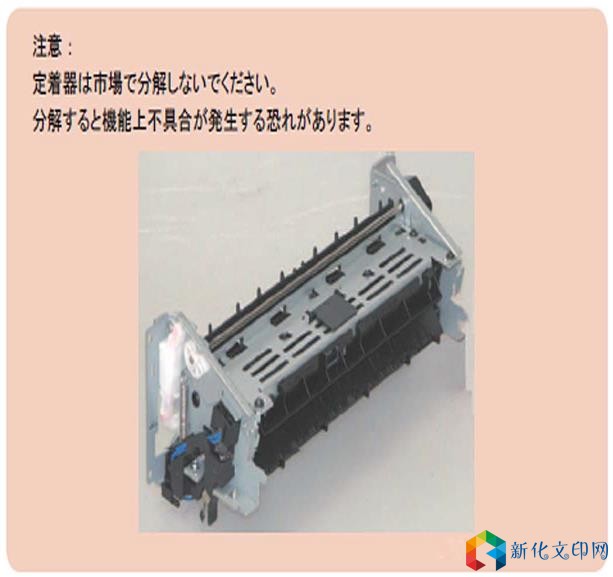

12) 拆除定影器[1]。
・ 插头[2] 5 个
・ 终结器[3] 1 個
・ 螺丝[4] 2 颗


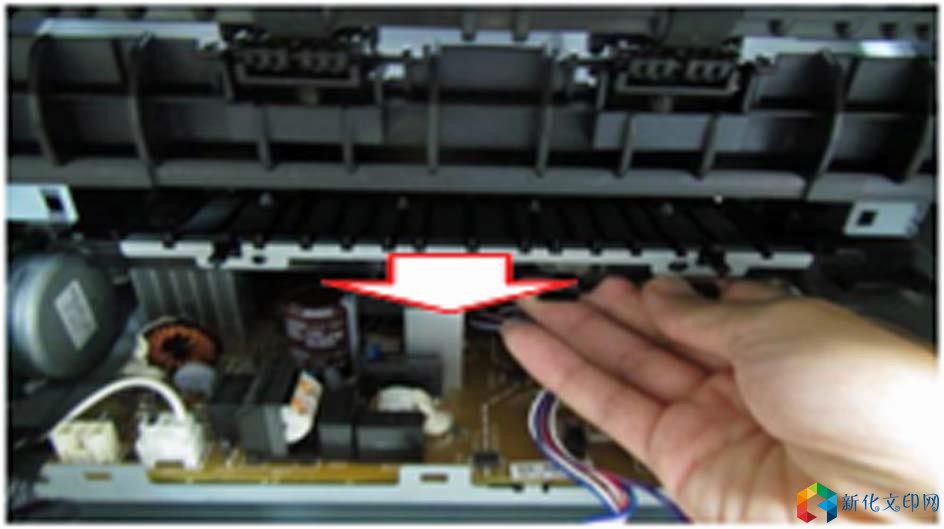

13) 将线束从导线槽中取出。


14) 拉出搬送导板。

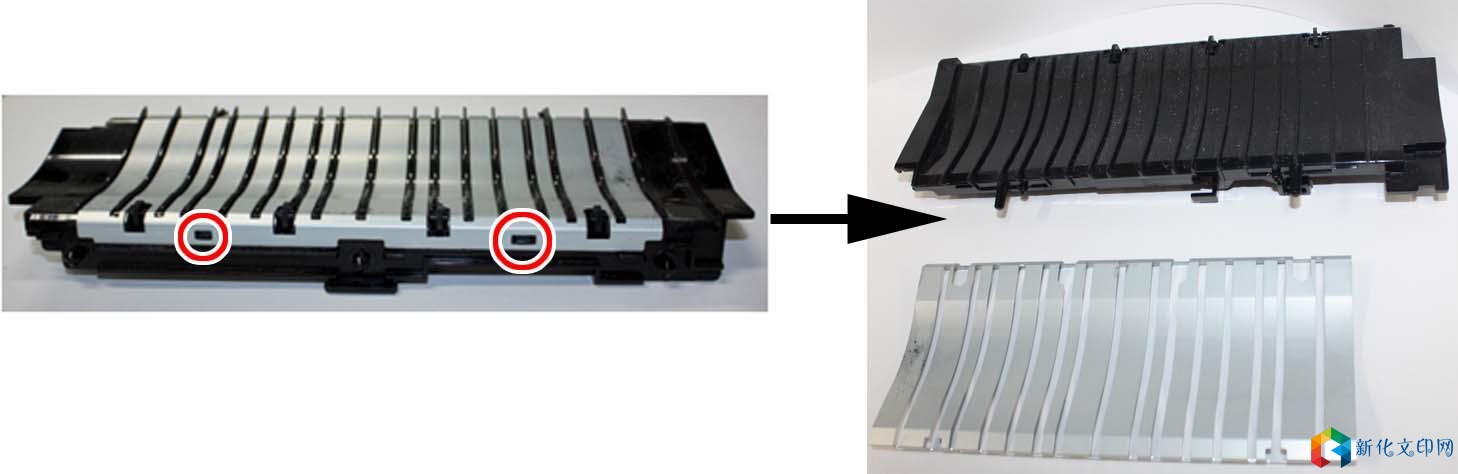

15) 取出搬送导板组件搬送、拆除搬送钣金部的卡扣,取出钣金部。

16) 更换新型号的白色转印排纸刺轮。

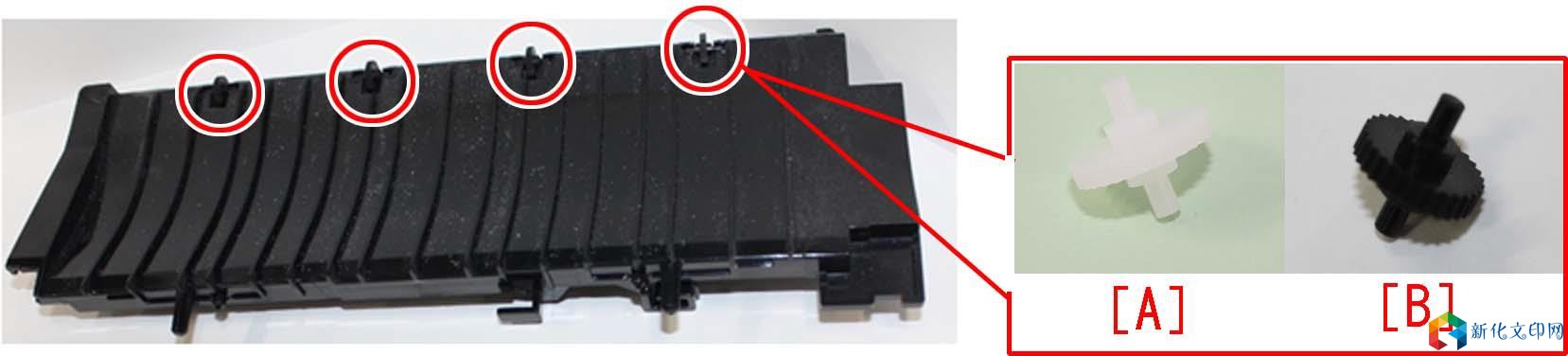

图片[A]为新型号,[B]为旧型号。
