[佳能/奥西] 佳能LBP6650n-6670dn屏幕显示卡纸时的对策

[复制链接]
发表于 2019-1-3 15:44:48 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
[内容详情]

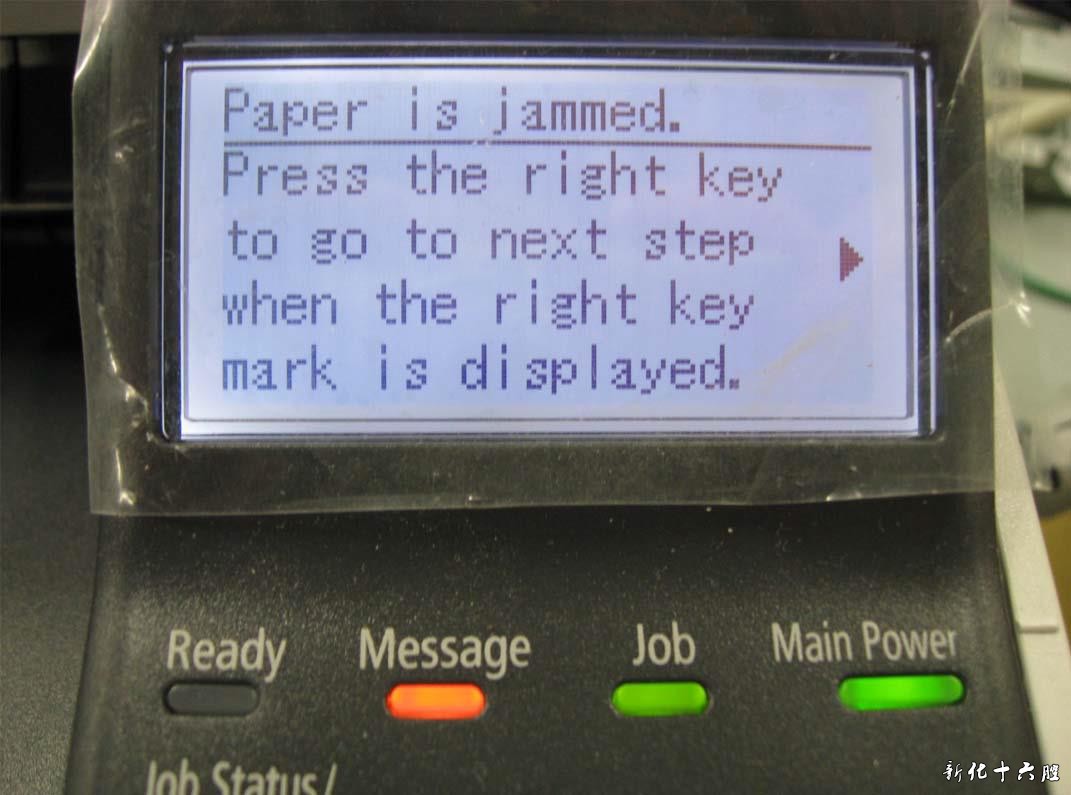

打印机在工作中纸张在对位快门处停止,屏幕显示【卡纸】。

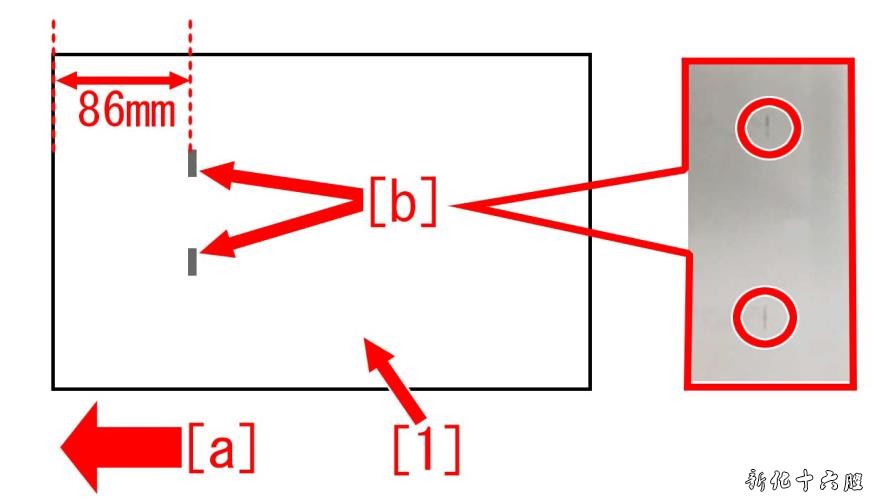

卡纸取出后发现在纸张背面距离纸张搬送方向的前端86MM 处有两个搬送轮摩擦打滑的痕迹。

[原因]

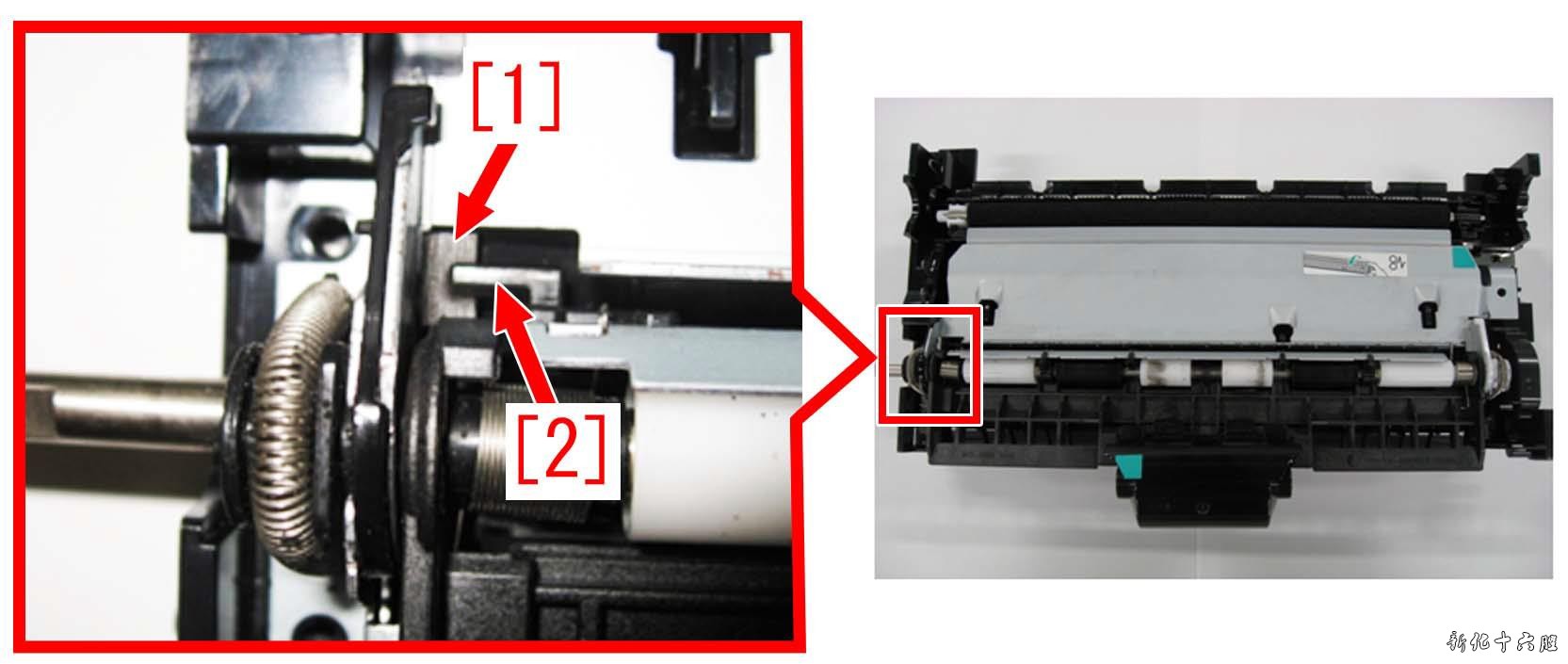

由于对位阻尼【1】的寿命耐久性的原因,对位部的挡臂部【2】与对位阻尼【1】在接触时由于对位快门开闭会造成一定的延迟。如果开闭动作延迟的话,就会产生纸张到达对位快门时,对位快门未正常打开而造成卡纸的现象。


[维修上的处理]
如发生上述现场,请更换新型号的对位阻尼块(RC2-6075-000)。
1) 取出卡纸,确认纸张背面。

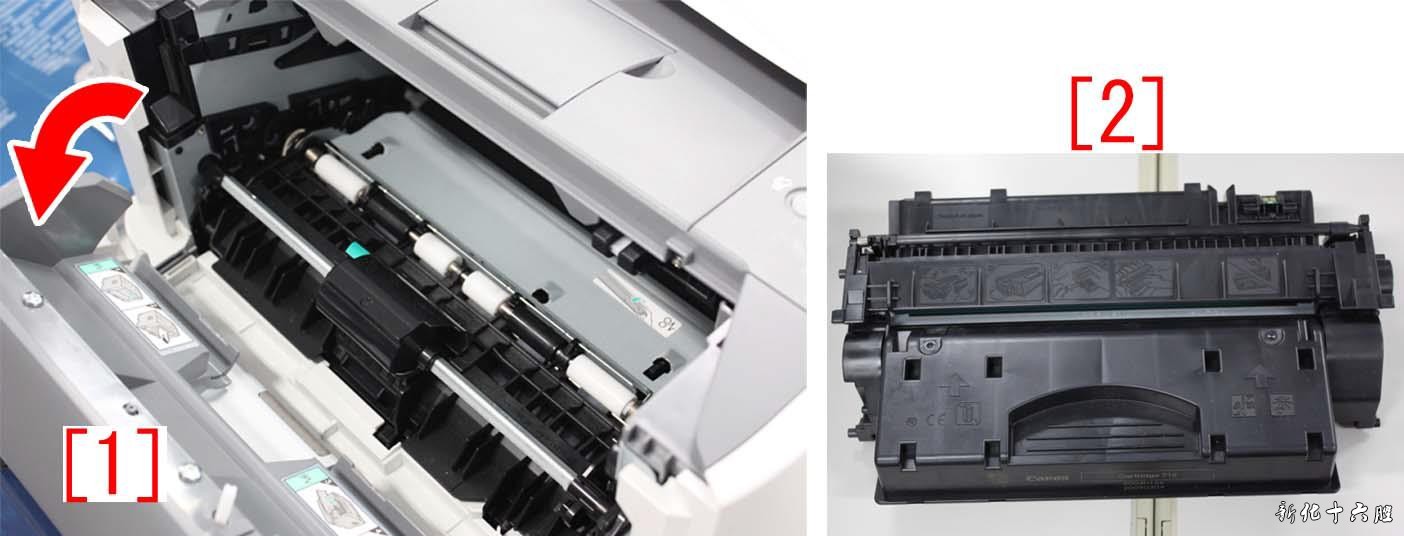

2) 打开前盖【1】,取出鼓组件【2】。


3 ) 打开钣金【1】和对位快门【2】,在打开的状态下用手按压。左内侧有对位阻尼【3】。
4 ) 将对位阻尼【1】剥除,用镜头纸粘酒精清洁粘贴面。

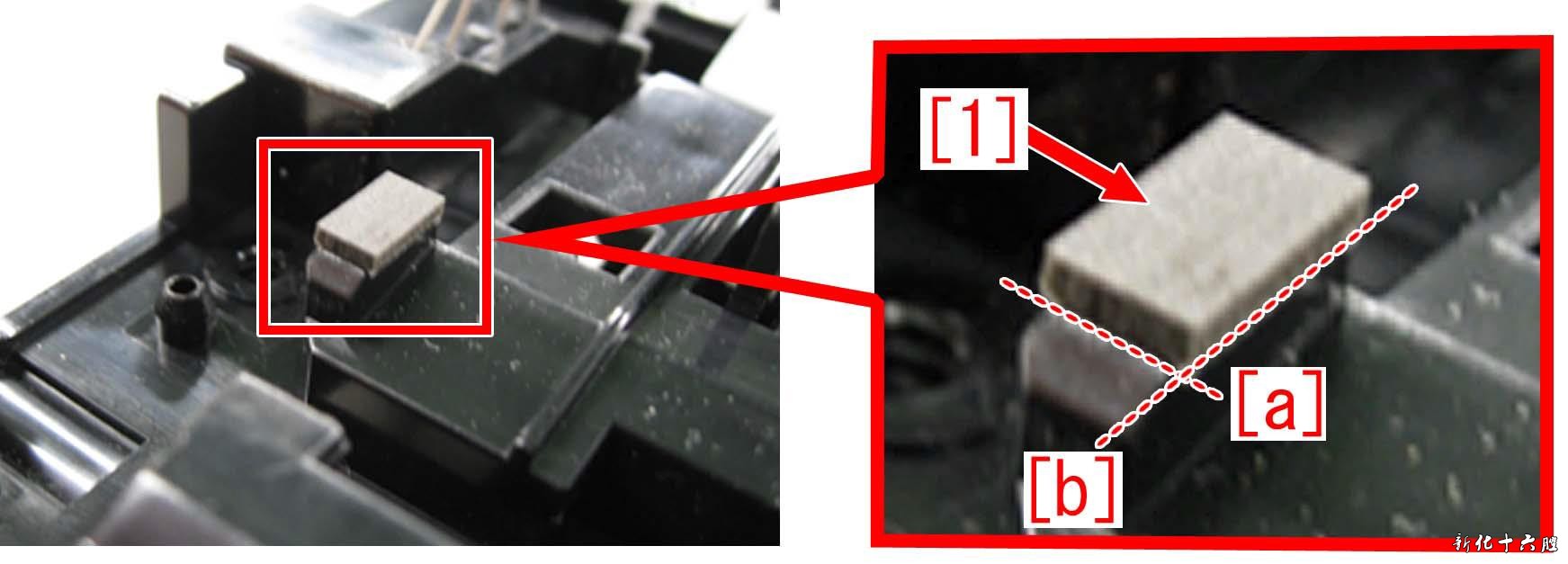

5 ) 将新的对位阻尼按照基准线【a】和【b】的位置严丝合缝的粘贴。

6 ) 将鼓组件放入,关闭前盖板。

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
发表于 2022-10-23 09:56:23 | 显示全部楼层
理光年费群
谢谢分享楼主辛苦啦!
