TASKalfa6500i / 8000i卡纸故障J4913,4914

时间不会等待 · 发表于 2018-10-31 11:13:12

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

[故障现象]
1. 左侧接纸盘出纸J4913/4914 卡纸故障，右侧出纸则正常。

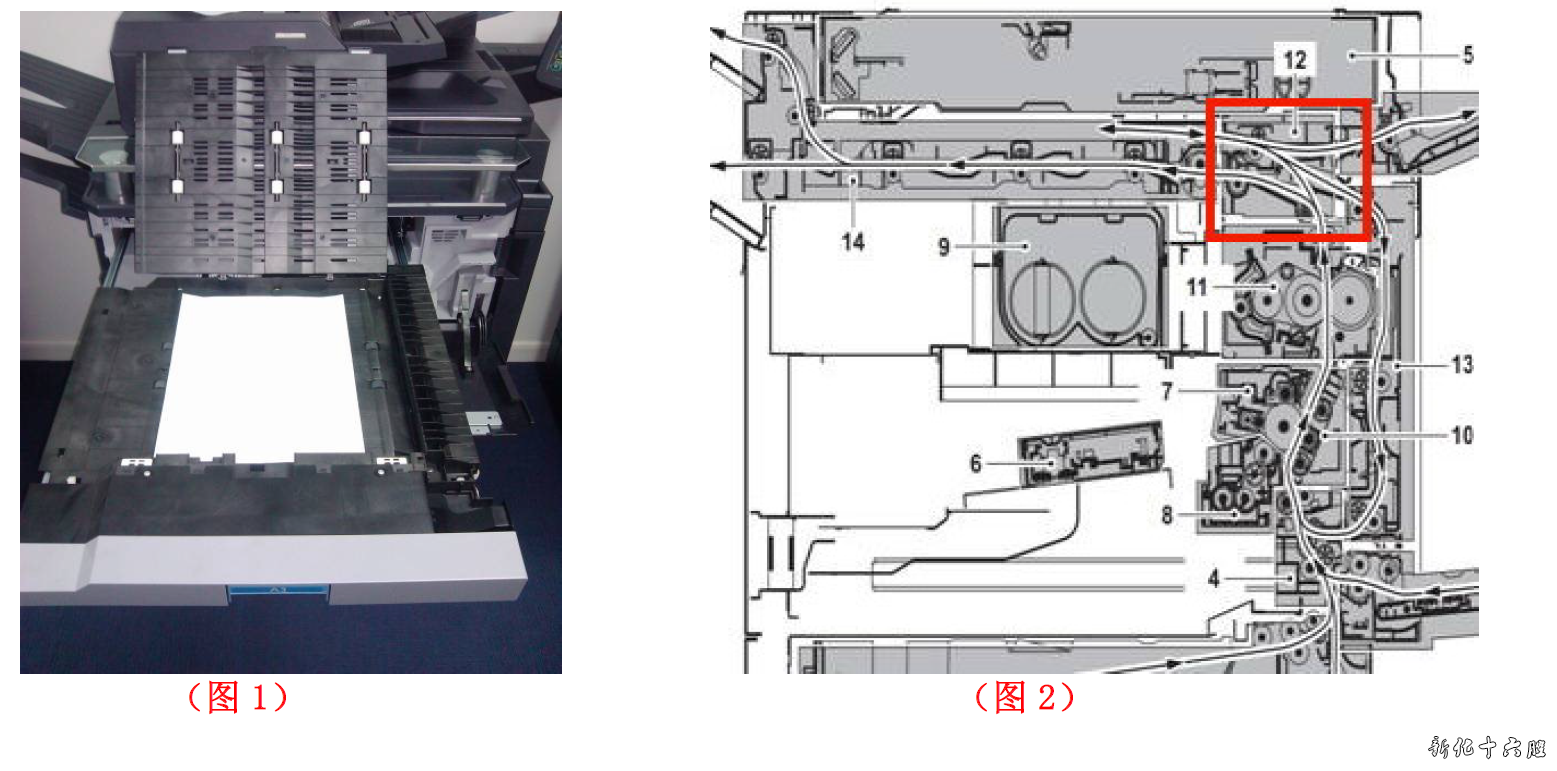

2. 第一张卡纸位于桥接单元的内部，BRCS2（桥接单元传输传感器1）刚刚被触发，BRCS1 还没有被释放（参考图1）；纸张出口单元内部也存在卡纸（位于定影和桥接单元中间处）
3.间歇性故障，如果重新安装桥接单元部分、纸张出口组件，或者关机半天以上，机器则可能正常工作，使用约2000 张以上时则故障重现。
4.一般是多张走纸时卡纸，单张走纸时则基本正常

[故障原因分析]

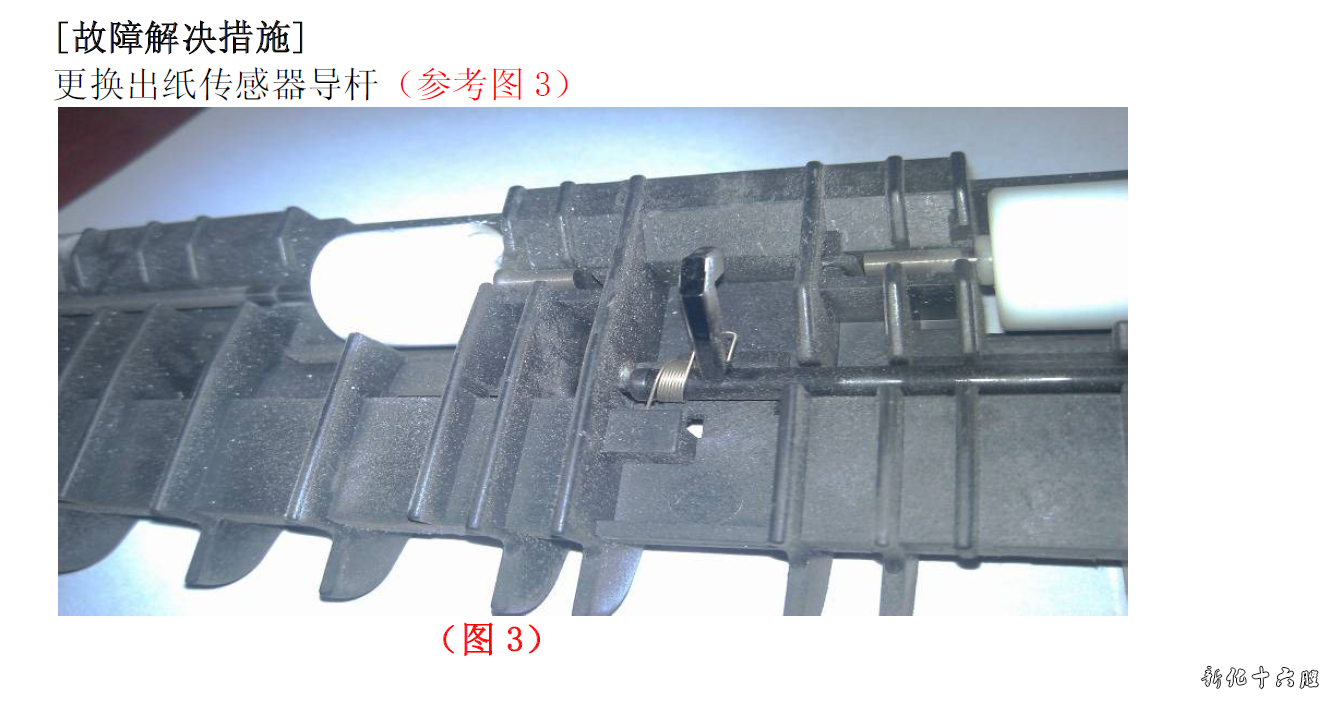

1. 由于传感器导杆被磨平（参考图3），在纸张通过传感器导杆时，传感器不能被准确触发。
2. 当第一张纸到达桥接单元内部时，第二张纸刚刚到达纸张出口传感器（参考图2、3），此时如果此传感器没有及时触发，则机器停止运转，第一张纸也就停留在BR 单元内部，此时
BRCS1/2 都处于超时触发（在规定时间内没有被释放），则出现J4913/4914 卡纸代码

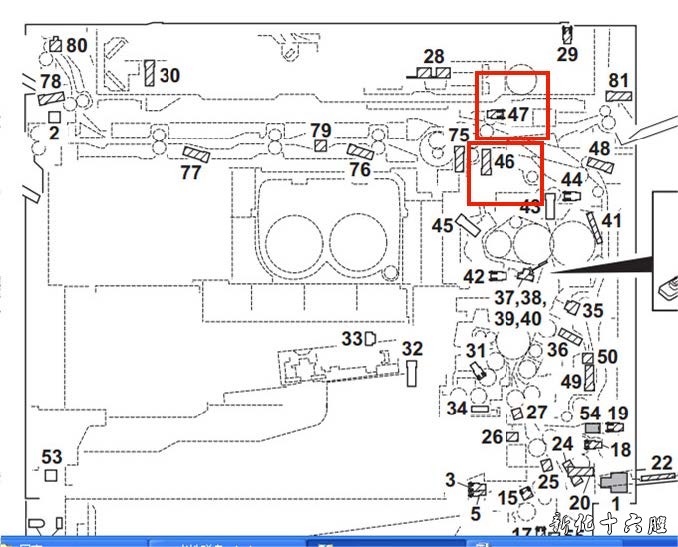

3. 当左侧出纸时，纸路通过出纸传感器（参考图4-46）；而从右侧出纸时，纸路则通过换向传感器（参考图4-47），所以不会出现故障代码

[其他信息]

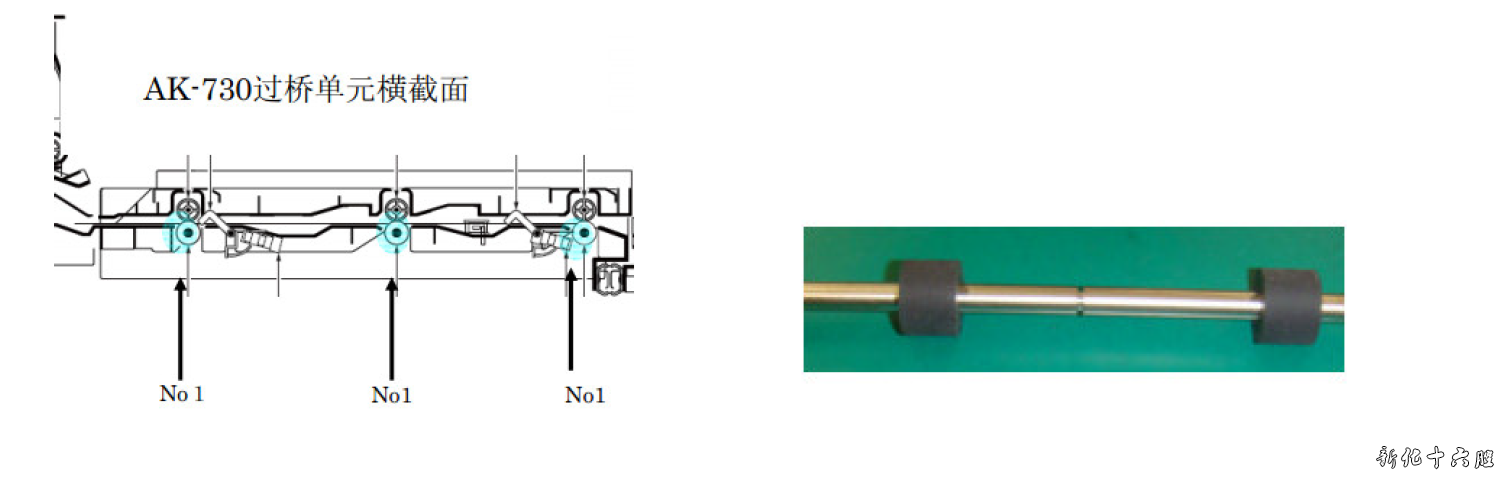

当出现J4913/4914 代码时，也有可能是BRCS1

zl108958425 · 发表于 2022-11-13 11:38:30

楼主辛苦了谢谢分享
