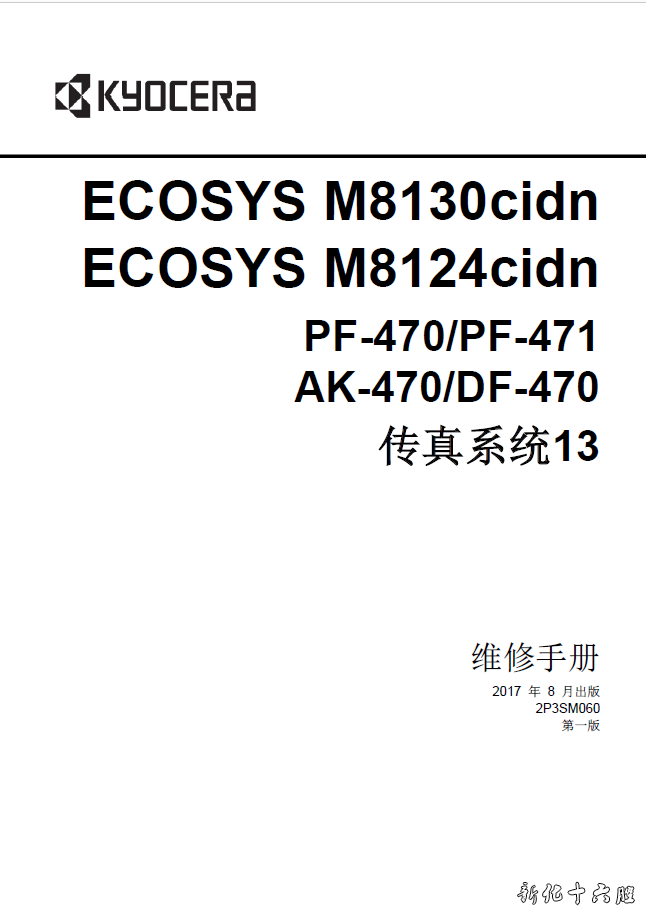

ECOSYS M8130cidn
ECOSYS M8124cidn
PF-470/PF-471
AK-470/DF-470
传真系统13
维修手册
1 送稿器电路板
控制电机和离合器的驱动电路，以及电气部件。
2 CIS电路板 *1
正面原稿扫描。
3 Wi-Fi电路板
发送和接收无线数据。
4 LED驱动器电路板 *2
控制LED。
5 主电路板
控制整个软件，从而控制PC的接口以及网络和图像数据处理等。
6 CCD电路板 *2
原稿图像扫描
7 驱动板
控制整个硬件以产生高压和偏压，并控制纸张传输系统和定影温度等。
8 高压电路板 1
生成主充电高压、显影偏压和转印偏压。
9 高压电路板 2
待机期间提供5V输出控制
10 低压电路板
将AC输入电压整流为全波电压，通过切换模式将其转换为DC24V并输出。控制定影加热器。
11 转印中继电路板
配置初级转印电路板和驱动板布线中继电路。
12 感光鼓/显影中继电路板
配置驱动板、感光鼓电路板和显影电路板布线中继电路。
13 操作面板电路板 *3
控制LCD、LED指示灯和按键开关。
14 操作面板电路板 *4
控制LCD、LED指示灯和按键开关。
15 面板按键左电路板 *4
控制LED指示灯和按键开关。
16 面板按键左电路板 *3
控制LED指示灯和按键开关。
17 NFC电路板 *4
无线通信用天线电路。
18 NFC电路板 *3
无线通信用天线电路。
19 面板按键右电路板
配置LED指示灯和按键开关。
20 IH电路板
控制IH线圈加热定影加热皮带
21 RFID电路板
读取墨粉盒信息。
22 LSU 中继电路板
配置主电路板、驱动板和LSU布线中继电路。
23 定影电路板
定影单元内部电气部件中继布线 单独定影信息用EEPROM存储
24 感光鼓电路板 Y/C/M/K
感光鼓内部电气部件中继布线 单独感光鼓信息用EEPROM存储
25 显影电路板 Y/C/M/K
显影单元内部电气部件中继布线 单独显影信息用EEPROM存储
26 APC电路板
生成和控制激光束。
27 初级转印电路板
初级转印单元内部电气部件中继布线 单独初级转印信息用EEPROM存储
28 LED 前电路板*2
发出LED光
29 LED 电路板 R*2
发出LED光
*1: 仅适用CIS机型，*2：仅适用CCD机型，*3：仅适用4.3英寸面板机型, *4 仅适用7英寸面板机型
