[施乐] 施乐5代机 C7775 C6675 C5575 C4475 C3375 C3373 C2275 维修手册

  [复制链接]
发表于 2018-10-15 19:45:32 | 显示全部楼层 |阅读模式

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
语 言:中文
格 式:PDF
页 数:2037页
版 本:1.3
手册内容详实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。

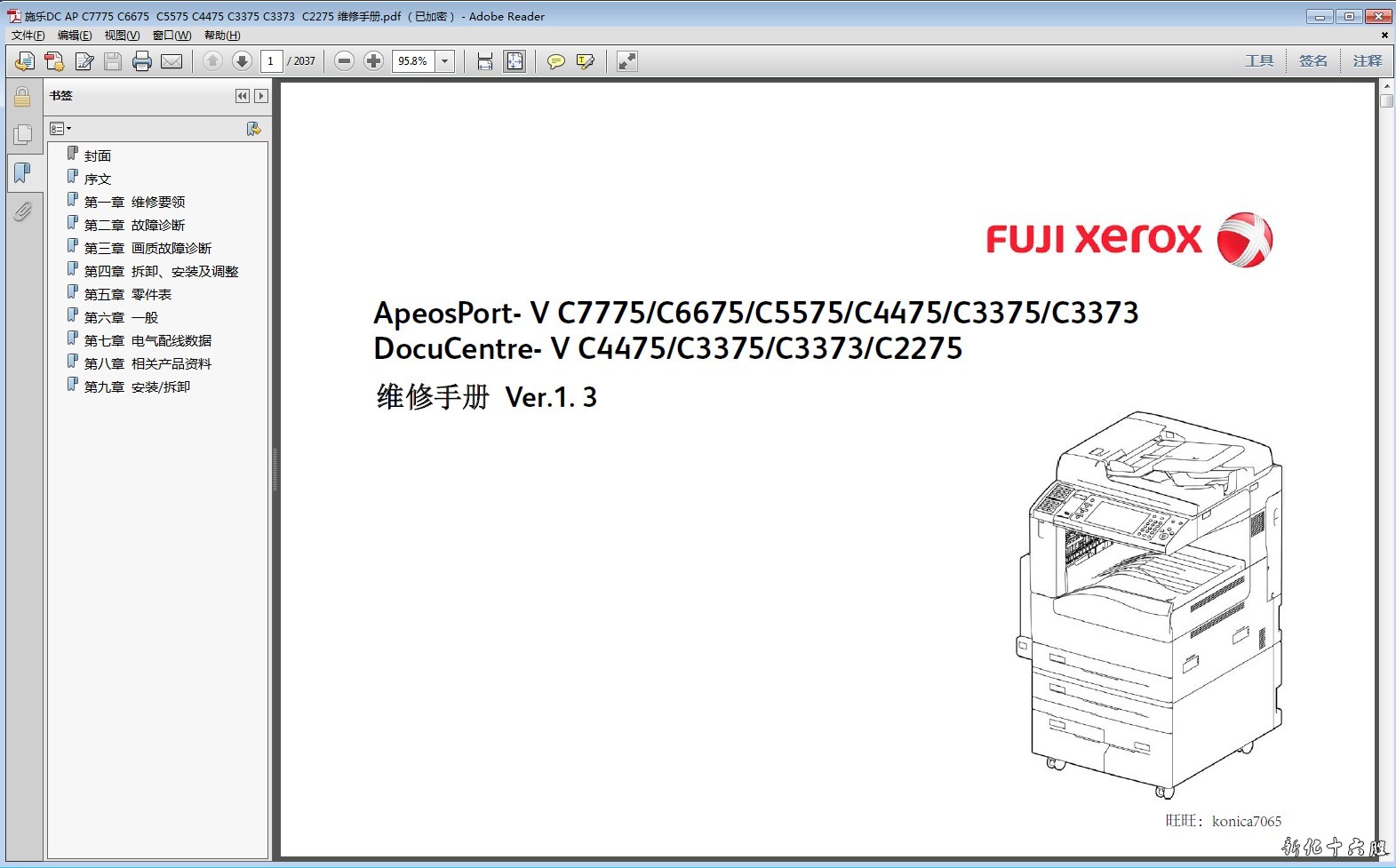

施乐5代机 C7775 C6675 C5575 C4475 C3375 C3373 C2275 维修手册.jpg
为了能够在保养作业中防患事故发生于未然,必须严守作业上的警告和注意。绝对不能执行危险的作业。
1. 电源
为了防止触电、烧伤、伤害等, 维修作业必须在关闭电源并拔出电源插头后执行。但在测量电压等不得已需要打开电源的情况下, 执行作业时应充分注意, 以防触电。
2. 驱动部分
链条皮带、链轮齿、齿轮等驱动部分的检查、清洁以及上油作业绝对不能在机器正在运作时进行。
3. 重物
拆卸、安装下列重物时, 注意使腰部充分降低再进行作业。
4. 安全装置
防止机器事故的安全装置( 保险丝、断路器、联锁开关) 及客户操作机器时的安全装置( 面板、盖子等), 都应确保其安全功能令人满意。并且, 禁止对机器进行有损机器安全功能的改造。
5. 零件的安装、拆卸
零件、盖子的边缘部分较锐利。注意不要触摸到, 若手指、手上附有油污时, 应擦拭后再进行作业。另外, 拉出零件、电缆等时, 不要勉强拉出, 应慢慢拉出。
6. 指定工具
指定了使用工具时, 应依照指示使用指定的工具。
7. 墨粉、显像部的清洁
墨粉具有引起粉尘爆炸的特性, 因此散落的墨粉应使用扫帚等工具清扫至废弃容器内。
使用吸尘器清洁剩余的墨粉时, 务必使用耐墨粉规格的FX 标准吸尘器。绝对不能使用客户自己的吸尘器。
另外, 显像剂也含有部分墨粉, 清洁时也应注意相关事项。
8. 有机溶剂
在使用感光鼓清洁剂、机器清洁剂等有机溶剂时, 应注意以下各事项。
· 应充分注意室内的通风换气, 以免大量吸入。
· 不要在加热的状态下使用。
· 不要靠近火源。
· 使用后应将手清洗干净。
9. 防震处理
客户希望机器具有防震功能时, 可安装防震对策配件(ZB38)。
10. 机器的改造使用
改造机器时, 应事先提出改造使用许可申请。
11. 有害光线
一般情况下, 进行原稿的复印、扫描时, 对客户及维修作业人员不会造成有害光线的曝露。客户在使用一般的稿台玻璃复印、扫描时若感觉原稿曝光用指示灯耀眼, 则可在复印、扫描操作时将最常用的稿台玻璃原稿范围以外的区域覆盖,以便遮蔽从原稿玻璃发出的灯光。
12. 其它有关安全的注意事项
除了上述项目1~11 以外, 安全方面还需要注意其它事项。依照原技术维修部发行的<维修安全指南>执行作业, 充分注意安全。
1.1.2 其他注意事项
执行保养作业时,应注意以下事项,切勿执行错误和无用的作业。
1. 资料
执行保养作业时, 应仔细阅读相关的各资料(SB、FTI、FTO 等), 注意执行系统化的 作业。
2. 拆卸作业
进行零件的拆卸等拆卸作业时, 应预先确认其正规的安装状态后, 才开始作业。
3. 安装、调整作业
零件的安装、调整作业结束后, 在使机器运作以前, 应确认在机器的内部、整组设备(Assembly) 上等地方没有遗忘工具、零件等。
4. 更换后的零件/ 消耗品的处理
更换的零件、消耗品切勿随便丢弃在客户处。
· 更换以下消耗品时, 应填写各项必要事项, 并贴上“U” 贴纸, 进行回收处理。
(1) 显影器
在回收塑料袋上贴上“U” 标签。
(2) Drum ERU
装入感光鼓包装箱内, 贴上“U” 贴纸。
(3) 废粉盒
将废粉盒装入塑胶袋内, 贴上“U” 贴纸。
(4) IBT/Fusing Unit
将IBT/Fusing Unit 装入包装箱内, 贴上“U” 贴纸。
· 再生对象零件
应在“U-TAG” 上填写必要事项之后再进行回收处理。
5. 作业的全面注意
· 注意不要障碍客户的日常业务。
· 墨粉会弄脏客户的地板或不易清扫,因此在清洁机器内部时,应铺放垫布、纸张等,以免弄脏。
· 丢弃脏物、消耗品、零件等时, 装入塑胶袋、纸袋内, 得到客户的允许后再丢弃。
· 访问时的作业内容、更换的消耗品、零件等应如实填入机器维修记录内。
6. 使用号码显示时的注意事项
使用号码显示分配功能时的注意事项。
根据发送端的设定等情况, 可能无法识别号码显示信息。这种情况下, 接收文件将不启动分配功能而打印输出。
另外, 对于Modem Dial In 的分配功能, 也可能会以同样方式打印输出。
1.1.3 处理客户信息时的注意事项
1. 复印/ 打印/ 传真接收样本( 纸张信息)、记录文件( 通信管理报告等) 等客户电子信息的处理。
以调查/ 分析为目的将样本带走时,请务必获得客户的许可。并告知客户不会用于其它用途。
客户要求提交申请书时, 应使用“FX 信息安全规定: 附纸15 机密信息/ 个人数据管理表(IS-019)”, 或依照客户的指示, 以书面方式获得客户的承认。
2. 保存有客户信息的PWB/HDD 的处理。
传真的速拔号码/ 客户登记在机器上的URL 等信息,是客户的重要信息。这些信息保存在机器内的PWB/HDD 等内部。应小心处理。
