[卡纸问题] 理光DD3344C印刷机供纸卡纸

[复制链接]
发表于 2024-11-17 13:13:20 | 显示全部楼层 |阅读模式
型号展示
机器型号: DD_3344C_2433c_2434C

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状:

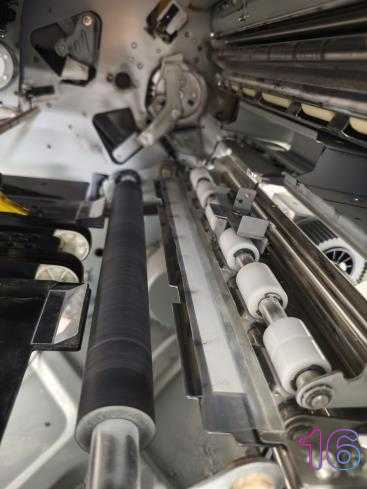

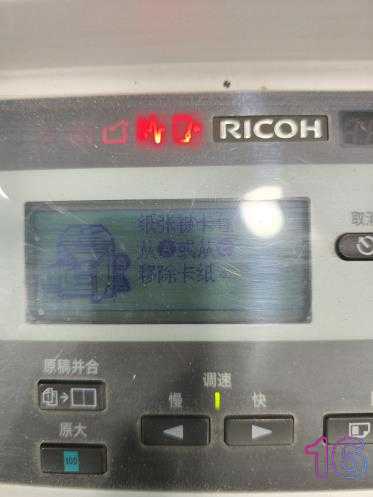

一台DD3344使用过程中发生供纸部卡纸(A处、C处),具体位置如图(图1、图2、图3)



维修过程:
1、纸张先端未到达压辊所以先排除合压不良的可能,检查重点放在供纸和对位部;
2、更换搓纸轮,故障依旧;
3、清洁对位传感器,故障依旧;
4、印筒取出后清洁机器后侧3个传感器(右下角的为“供纸开始时序传感器”)并互换测试,故障依旧;
5、更换后侧供纸离合器,故障依旧;
6、检查对位机构驱动布局发现定时皮带有位移,应该是皮带驱动轮松动导致。拆卸对位电机并紧固内六角螺丝后重新安装—故障排除。
游客,如果您要查看本帖隐藏内容请回复

维修结果:
紧固对位驱动齿轮
总结:
该机对位机构由单独的对位电机驱动,电机输出轴上的皮带驱动齿轮由2颗内六角螺丝与电机轴固定。该齿轮松动后导致对位处供纸延迟并引发卡纸。
