[错误代码问题] 理光IM3000无法开机黑屏

[复制链接]
发表于 2024-11-16 17:03:40 | 显示全部楼层 |阅读模式
型号展示
机器型号: IM_2500_3000_3500_4000_5000_6000

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
症状:机器正常使用过程中,黑屏后无法再次启动。
1:查看机器面板右上角电源指示蓝灯不亮,怀疑电源板损坏导致。
2:测量电源板上各保险丝都正常,机器上插座220v正常。

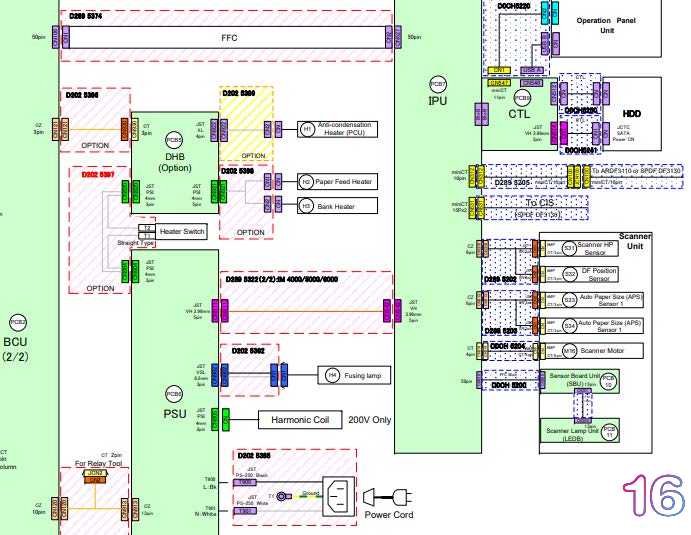

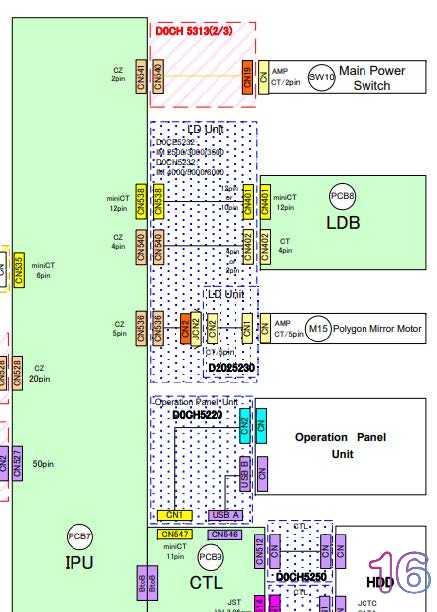

3: 通过查看机器点到点图,开机信号由连接IPU主开关CN541控制,测量开关正常。

4.IPU的供电由PSU CN911提供5V电源.
断开连接IPU CN542插头.单独测量PSU CN911,确认电源板无5V电压输出,导致IPU无动作,故机器无法开机,进一步确认电源板损坏导致.


解决方法:
更换电源板后解决。
