[HP惠普/三星] 惠普M154/M80/M181/M254/M280/M281系列彩激光报错59.C0及齿轮组拆装说明

    [复制链接]
发表于 2021-11-12 19:55:21 | 显示全部楼层 |阅读模式
闲聊一刻

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
惠普M154/M80/M181/M254/M280/M281系列彩激光报错59.C0及齿轮组拆装说明
59.C0报错:
1、兼容或充粉的耗材导致齿轮组转动困难;
2、排除耗材原因后,最有可能的原因就是齿轮组上驱动显影离合的齿轮错位导致。如下左图,两个齿轮缺齿和连齿的位置错开。正确的位置如下右图所示,两个齿轮的缺齿和连齿的位置互相吻合。
M281.png M181.png
3、齿轮组的拆下比较容易,依次拆下右侧盖,电源板,齿轮组上的风扇,线槽,硒鼓驱动马达(上部中间位置),拆下齿轮组的固定螺丝,即可拆下齿轮组。

齿轮组:(齿轮组不是可维修更换或调整的备件,此处仅供感兴趣的工程师进一步了解)
采用水平成像方式的彩色激光打印机的齿轮组结构基本一致,因为其有很多联动装置,从而使其的拆卸非常复杂,尤其是安装,需要将以下三个联动装置正确固定到位。
1、硒鼓芯片检测装置,
2、硒鼓抽屉升降,
3、显影滚轴/成像鼓驱动装置探出/缩回。以上三部分统一和硒鼓门一起联动,安装时要注意对应的连杆均处于正确滑轨中。
齿轮组安装技巧:将4个显影驱动轴(照片中标记为①卡到驱动齿轮上,即将其下压,然后轻轻转动,即可以卡住不再弹出),如上图所示状态。
和齿轮组相关的常见故障:
1、59.C0。此错误是显影离合动作不正常,通常是照片中②所示的硒鼓显影离合齿轮错位导致,注意照片中③处两个齿轮有缺口的位置正确对好即可;
2、联动装置错位或卡住,导致硒鼓门无法打开、关闭或是硒鼓抽屉无法拉开。此时需要将前面所说的三个联动装置正确复位。

游客,如果您要查看本帖隐藏内容请回复

金币打赏

参与人数 1金币 +2 收起 理由
63344225 + 2 感谢分享,奈斯!

查看全部评分

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
发表于 2021-12-7 21:41:52 | 显示全部楼层
闲聊一刻
宁波兴邦 发表于 2021-12-7 20:19

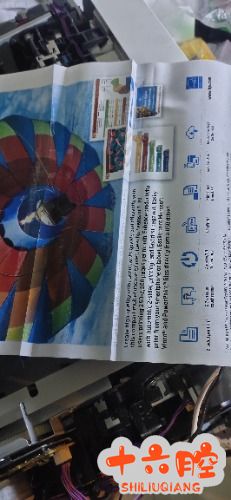

请教一下281出纸会折两下,好像定影出纸慢了,图像完整的

这个还是要仔细的去检查,是齿轮速度慢了,还是电机,还是齿轮咬合不好
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
发表于 2021-12-10 21:41:04 高端大气上档次 | 显示全部楼层
闲聊一刻
艺东 发表于 2021-12-7 21:41
这个还是要仔细的去检查,是齿轮速度慢了,还是电机,还是齿轮咬合不好

感谢,电机问题,已经修好了
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
发表于 2021-12-7 20:19:59 高端大气上档次 | 显示全部楼层
闲聊一刻
请教一下281出纸会折两下,好像定影出纸慢了,图像完整的
