理光IM7000 报代码SC540-03

艺东 · 发表于 2021-11-9 19:41:23

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

症状
故障：IM 7000 开机正常，打印时报SC540-03。

维修过程
1. 查看维修手册确认故障代码是由定影清洁纸电机造成，查看SP7403的SC历史记录未见其它报错信息，确认只有这一个故障代码，此代码就是指清洁纸单元转动异常。
2. 执行SP5810后重启机器，进行打印测试，依旧报错，说明故障还是在定影清洁单元内。
3. 因现场无零件可以进行更换测试，直接拆下定影清洁单元进行检查，先拆下清洁单元的驱动组件后，手动转动清洁单元正常，无任何运转不畅的情况。
4. 直接手动转动清洁纸齿轮组件，发现转动困难，说明故障是由于清洁单元的驱动组件造成。

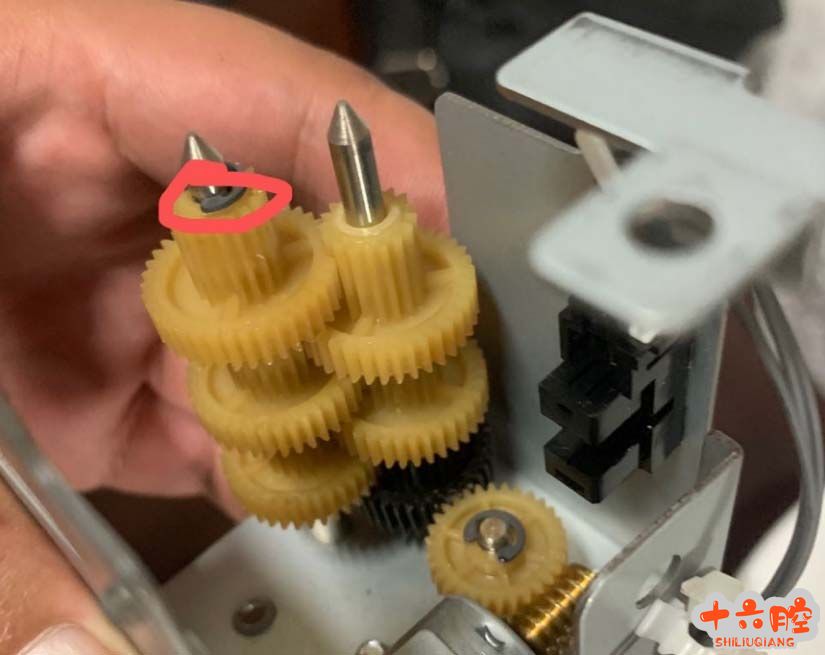

5. 继续拆卸齿轮组中的齿轮，逐一检查是否为单个或多个齿轮损坏造成，挡拆下固定的卡簧后，手动转动驱动组件时，发现转动无之前的较大阻力，可以正常转动，说明故障可能是由于支架变形造成齿轮啮合位置产生细微偏差，从而造成转动阻力大并报错。

6. 因现场无零件更换，且肉眼无法判断支架变形的角度，故把上图卡簧后的齿轮拆下后，把对应卡簧那段磨掉约1mm后，再次安装卡簧后手动转动清洁驱动组件正常，把手动处理过的组件安装上机后，测试至今正常，故障排除。

解决方案
上述解决故障方案是由于现场无零件更换，采取的手动调整。故障原因还是由于清洁驱动齿轮支架变形造成，使清洁纸电机运行负载过大后从而报错，有条件的建议还是更换此支架来进行故障排除。
