富士施乐DC V-c2265代码043-342

quxiu96753 · 发表于 2021-1-8 08:30:57

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

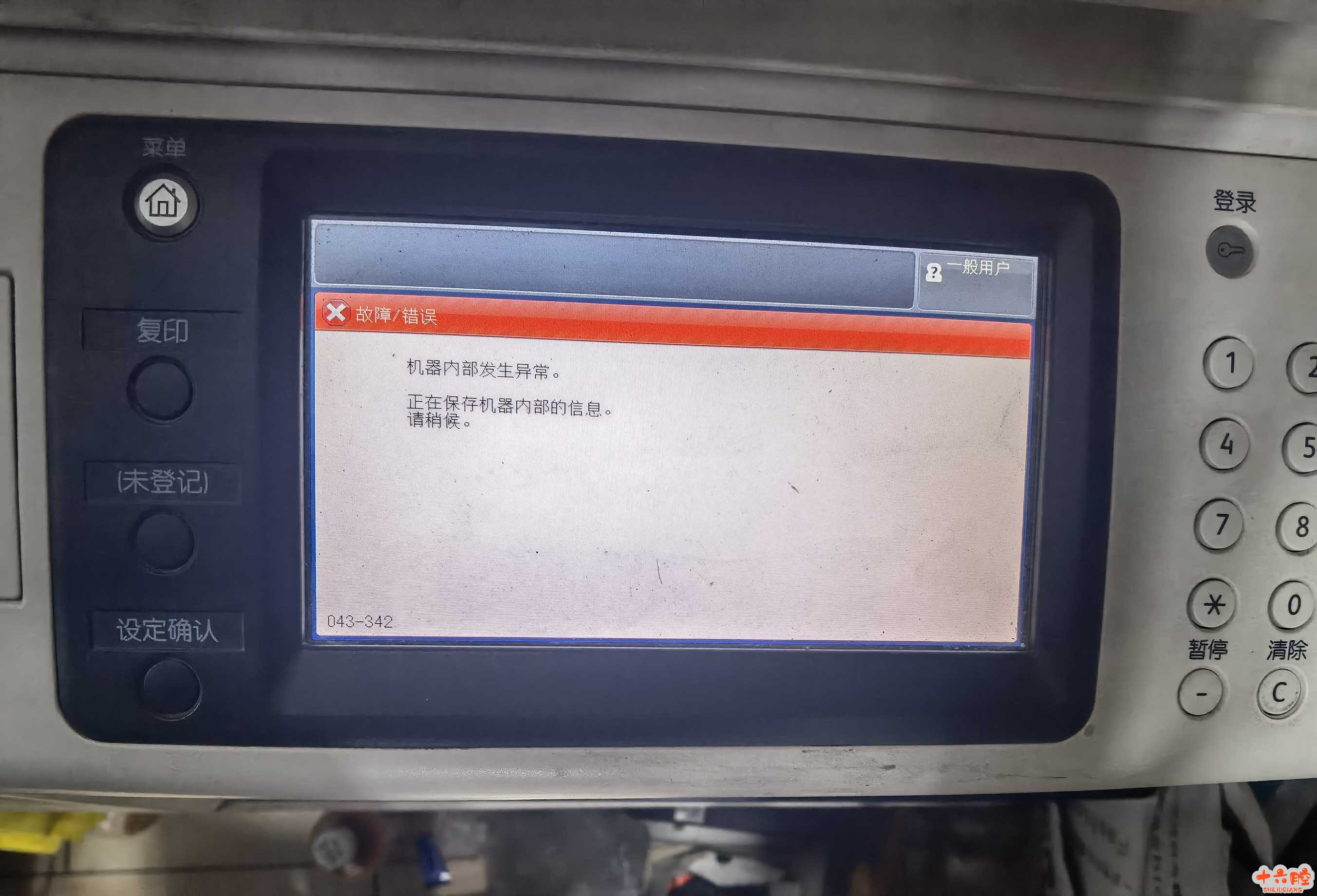

不管什么时候，只要打印彩色就出现图片画面，关机之后开机在打印彩色还是如此

艺东 · 发表于 2021-1-10 09:28:42

043-342 Sub Motor Fail
参考 BSD: CH4.2
Sub Motor 旋转异常。
步骤
进入 CE Mode，将 DC330[042-004] 设为 On。 Sub Motor 是否旋转 ?
Y N
Sub Motor 是否旋转 ?
Y N
检查 Sub Motor 的电源下 (+24VDC)。 Sub Motor 的电源是否正常 ?
Y N
Sub Motor 的电源是否正常 ?
Y N
检查到 Sub Motor 的电源电路。
关闭电源，检查以下项目。
· Sub Motor J214 到 DRIVE PWB J405 之间线路的断线、短路或接触不良。
· 驱动齿轮的磨损、或 Bearing 卡住。
· 对 Sub Motor 的负荷。
检查后若无问题，则依序更换下列零件。
· Sub Motor (PL 3.2)
· DRIVE PWB (PL 18.2)
按 [ 停止 ] 键关闭电源。检查 Sub Motor J214-4 到 DRIVE PWB J405-16 之间线路的断线、短路或接触不良。
检查后若无问题，则依序更换下列零件。
· DRIVE PWB (PL 18.2)
· ESS PWB (PL 35.2)
施乐5代 DocuCentre V C2263 C2265复印机中文维修手册https://www.16qiang.com/view-11778-1-1

zl108958425 · 发表于 2022-10-25 15:05:01

路过，学习学习

lyi527 · 发表于 2023-11-13 20:01:02

我遇到043-343，估计也是这个问题。你的解决了吗？

makjje · 发表于 2023-12-31 13:23:50

发财电磁铁
