理光Pro1107ex、Pro1357ex定影清洁纸电机不转

草根维修员 · 发表于 2020-5-17 16:43:26

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

理光Pro1107ex、Pro1357ex、907、906、1106、1350定影清洁纸电机不转

症状
复印品上有散落的粉点，检查定影清洁纸，发现清洁纸不卷收，使用SP5804-34 输出测试清洁纸电机，发现清洁纸电机不转，更换清洁纸电机，更换清洁纸用完传感器，更换IO板（主板），故障依旧。

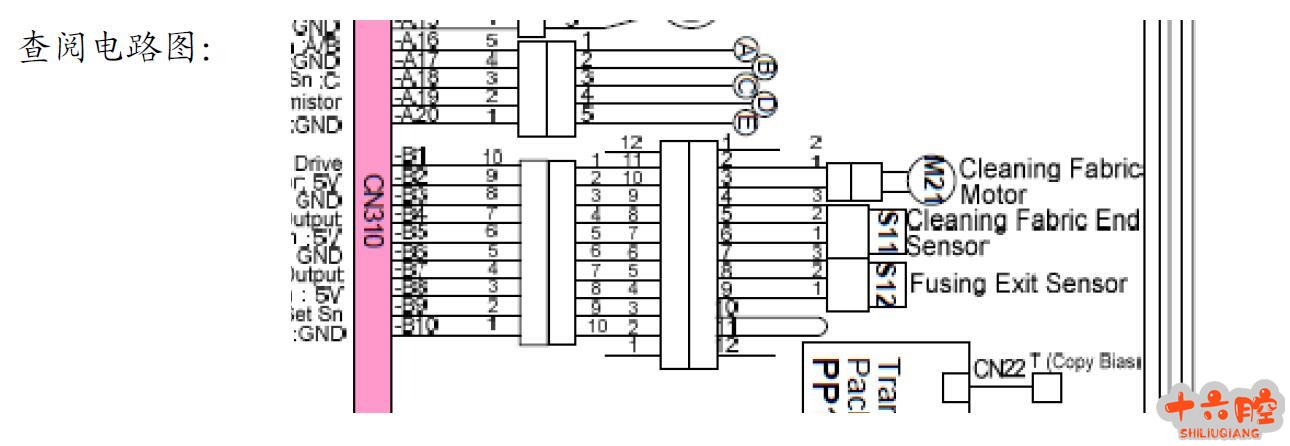

查阅电路图：

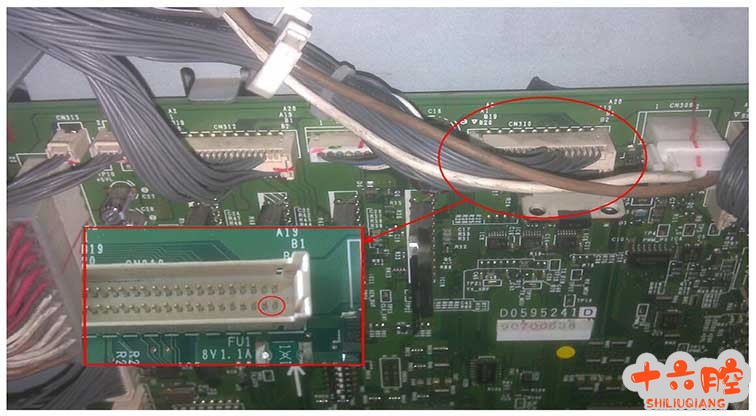

找到对应清洁纸电机插头在IOB 板的CN310 插头 B1，B2
IOB 板的CN310 插头 B1.jpg

游客，如果您要查看本帖隐藏内容请回复

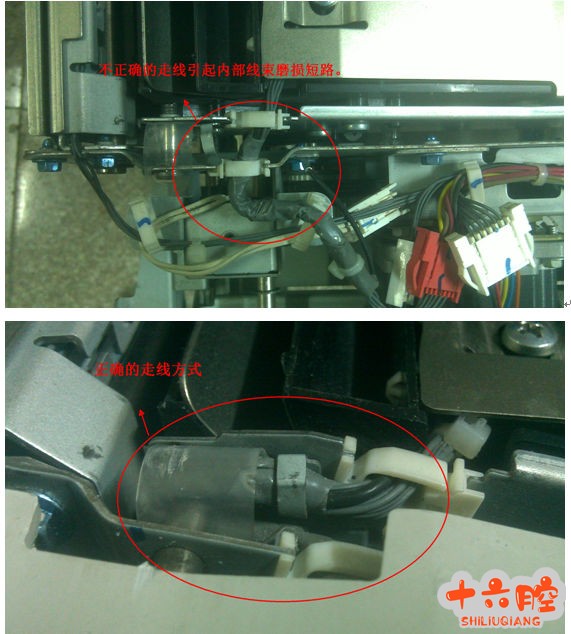

更换破损的线束，按照正确的走线方式走线

现清洁纸电机不转的情况，主要形成原因是阻力大，电机齿轮组在高温状态下润滑油干了，转动异常，把电机损坏，产生大电流把iob板控制芯片烧坏。

解决问题：
1.更换清洁油网电机。
2.更换新的iob板（费用高）。

备注：
今天维修的这是例外，很少遇见这种问题，各位维修技术员在维修的时候一定要仔细观察以及认真测试。

吴珂 · 发表于 2022-6-23 17:23:33

刚好修过这个问题有需要修板的兄弟伙可以交流哈

353031 · 发表于 2020-10-12 13:20:07

可了了了了了了了了了了了了了了

xuxiangxi · 发表于 2022-7-14 16:53:11

后边有个三极管坏了吧，丝印ZA

xiaoliuliu · 发表于 2020-8-22 11:09:04

电机能转清洁纸不转，齿轮完好

理光施乐专用 · 发表于 2020-5-19 13:12:38

我要学学习薛秀学习

a718889090 · 发表于 2020-10-8 17:01:24

谢谢分享

boshenlm · 发表于 2020-10-24 16:49:14

heisefengzi · 发表于 2020-11-5 10:30:09

来学学啊好累呀

尹萍我爱你 · 发表于 2020-11-15 17:05:32

66666663336333

diyxz · 发表于 2021-2-21 09:04:30

谢谢分享

740317458 · 发表于 2021-2-22 07:23:06

感谢分享
