理光MP1357系列打印图像颜色淡

草根维修员 · 发表于 2020-4-27 09:53:53

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

理光906，907，1350，1357，1107，1106机型，打印图像颜色淡

一台PRO1357EX打印图像越来越淡，但是不出加粉信号，强制补粉2-3次后，图像变浓，但连续打印1000张后，又变的很淡。

分析过程如下：
1）图像淡时检查 ID 及TD 参数，Vsg=4.03、Vsp=1.28、Vref=1.02、Vt=0.81;
2）检查显影仓内部，发现内部并没有象 Vt 显示的那么多色粉，所以可以判断TD 参数异常；
3）强制补粉至打印浓度比正常偏浓一些，先将 SP2906（Vcont）改为默认值9.7，然后执行SP2801（TD 初始化），再执行SP2962（强制过程控制）后连续复印10 张，此时图像正常，Vsg=4.01、Vsp=0.22、Vref=3.02、Vt=2.98；
4）但在连续打印 2500 张后图像又逐渐变淡，此时Vsg=4.05、Vsp=1.27、Vref=3.74、Vt=3.96，分析此时数据可知ID 及TD 检测均正常，能反映机器目前的真实状态，所以还需要检查补粉系统；
5）检查色粉贮斗进粉口处，几乎没有色粉，色粉用完传感器完全曝露在外，而此时检查SP5803-18 位2 的值为1（有粉），说明色粉用完传感器可能不良；
6）更换色粉用完传感器后，检查 SP5803-18 位2 的值仍为1（有粉），怀疑色粉用完传感器与IOB 连接不良或IOB 不良。

解决方案

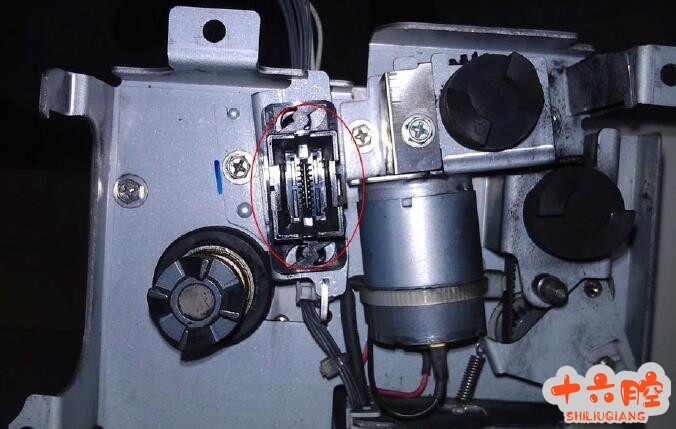

更换显影电机单元，包含色粉有无传感器插座（下图红圈内），此时检查 SP5803-18位2 的值为0（无粉），机器开始向色粉贮斗补粉，在连续出过两次SC495 后，打印测试页，浓度良好，连续打印25000 张，图像浓度一直保持正常。


备注：首先还是要从问题使用进行分析，机器是否换过碳粉或者是载体，如果没有就按以上的方法来排除，如果换过就要从碳粉质量以及载体的质量进行排除。
