[柯美/震旦] 柯美4/6/8系列彩色复印机代码C-40C5故障分析及改进措施

  [复制链接]
发表于 2019-11-8 09:34:35 | 显示全部楼层 |阅读模式
闲聊一刻

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
柯美4/6/8系列彩色复印机代码C-40C5故障分析及改进措施

<故障现象1>

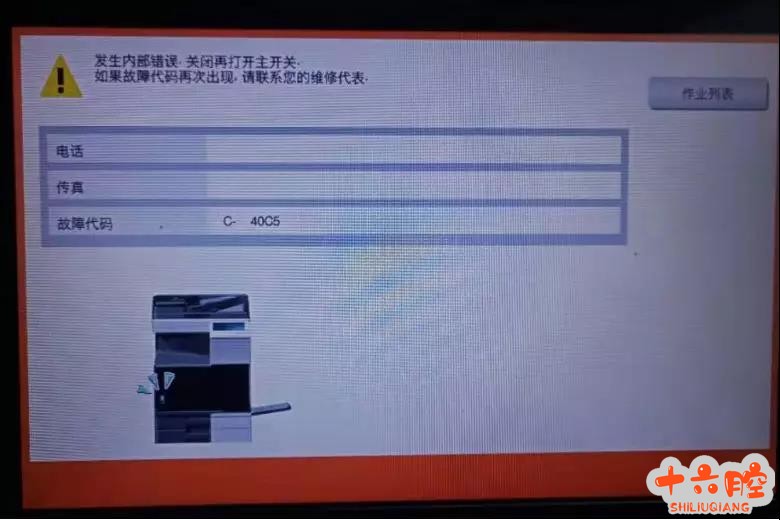

开机后即显示故障代码C-40C5
<故障现象2>

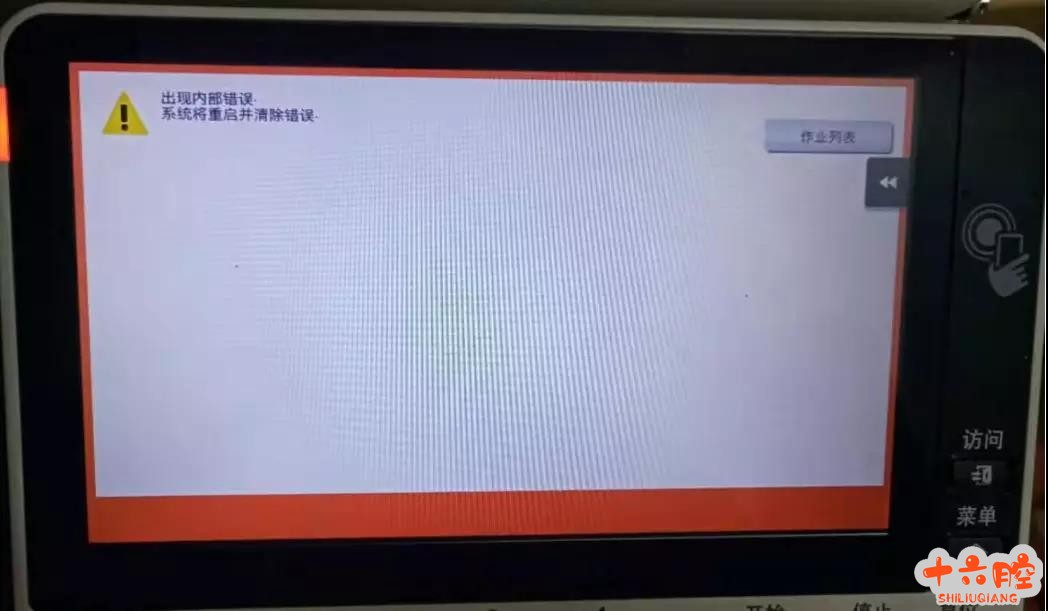

开机后显示正常,进入维修模式中做图像稳定时,显示“出现内部错 误……”进入维修模式故障历史记录中查看,故障代码为C-40C5


<故障现象3>

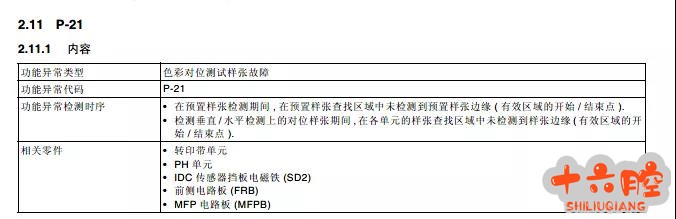

有时开机后能正常复印/打印,但是伴随有P-21功能异常代码

<故障现象4>

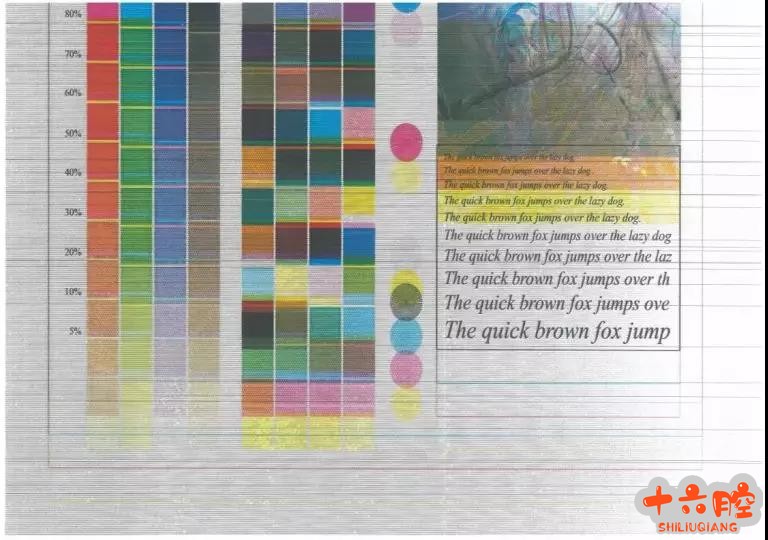

1.有时开机后正常,打印时选择灰度级输出,副本正常。2.但是打印彩色副本时有缺陷(不规则条纹) 4.jpg

<故障分析>

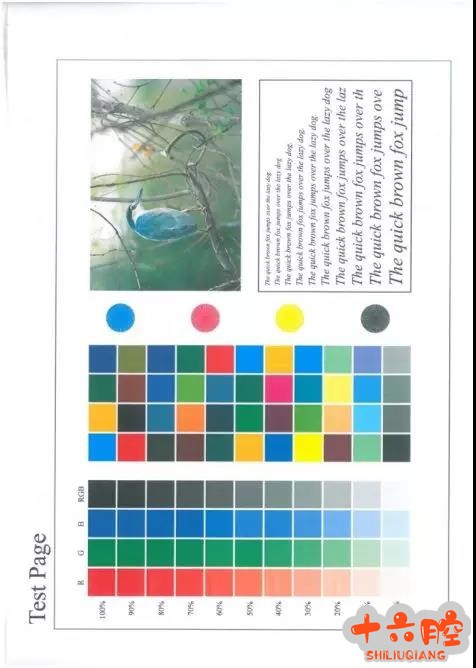

在机器能输出副本的状况下,打印内部演示页,依旧有副本质量缺陷。排除客户文件端问题。
<故障分析>

1.清洁CMYK显影仓下的激光窗口2.重新插拔PH中继板上的两根扁平电缆,重新做图像稳定,依旧有彩色副本对位不准的缺陷3.拆卸PH单元,发现多棱镜(六个面)每个面的某一个角有明显污染4.清洁多棱镜,装回PH单元5.完成图像稳定,副本正常

预防及改进措施

棱镜污染的原因:

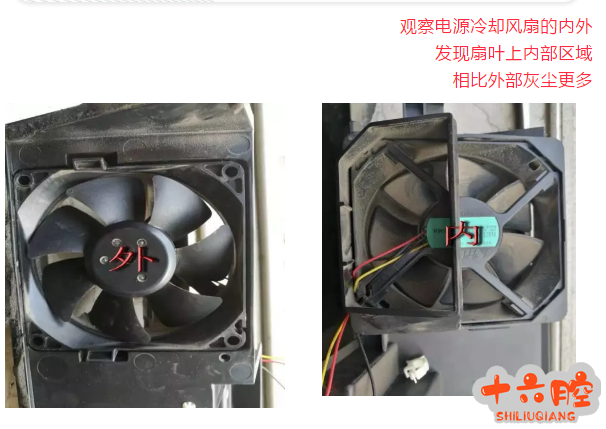

1.观察风扇的风向,发现风向是由外向里吹风。

2.吹入机器内部的风直接排向PH单元。

3.多棱镜的高速旋转导致多棱镜的一角聚集灰尘而被污染。


改进措施:
游客,如果您要查看本帖隐藏内容请回复

改进效果:

1.风扇内外交换安装后,风扇运转正常,并且不影响低压电源的冷却效果2.降低了PH单元多棱镜的污染频次3.降低了PH单元的清洁保养频次4.提高了客户满意度
