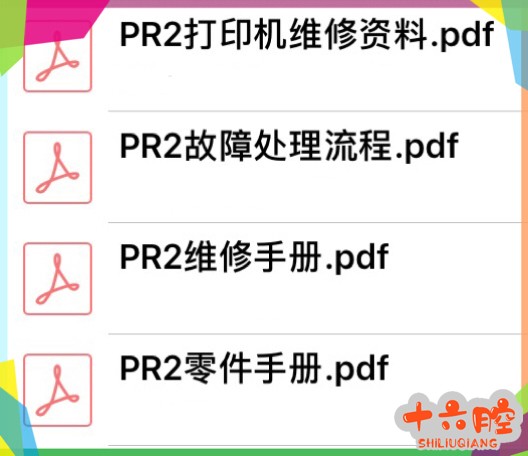

[其他] 南天nantian PR2,PR2E,K12蓝天存折打印机维修资料维修手册

Nantian PR－2 主板故障分类
1. Nantian PR－2 主板的故障大致可分为以下几类：
控制面板灯不亮
控制面板仅ON 灯亮
开机不自检控制面板5 个灯全亮
控制面板上ON 灯闪或5 个灯缓慢亮起来
开机撞墙
自检时机械动作不能结束
打印头移动故障
控制面板按键失效
打印缺针
不能联机打印
打印过程中停机
打印乱码
2． PR－2 主板故障的初检
对发生故障的PR－2 主板，如果要观察其故障现象，首先要检测Vcc 对GND 的电阻值是否在正常值的范围内。
Vcc 对GND 的阻值大于10×10 档，才能上机通电观察主板的故障现象。
PR－2 主板上机通电时，为提高效率，减少麻烦，仅需联接电源和控制面板，然后开机观察控制面板上5个指示灯的状态。如果5 个灯全亮→4 个红灯熄→4 个红灯闪烁，或者按Local 键开机→5 个灯全亮→4 个红灯熄→Locd 灯亮，再安装机架，通电观察故障现象，否则，按以后叙述的故障实例先修理主板。
Vcc 对GND 阻值小于10×10 档或短路，应先排除短路故障后再上机通电，以免损坏非故障元器件或主板。
在排除这类故障时，最好使用数字万用表测量Vcc 对GND 阻值，只有当Vcc 对GND 阻值大于800Ω时，主板上短路故障排除，再焊上新芯片，上机通电。
