理光MPC2011SP 开机异响,报SC442-00

[复制链接]
发表于 2020-4-19 14:42:06 | 显示全部楼层 |阅读模式
目录
机器型号: MP_C2003_2503_2011
问题类型: 错误代码问题
方案类型: 维修案例
MPC2011SP开机异响,报SC442-00后停机
原因分析

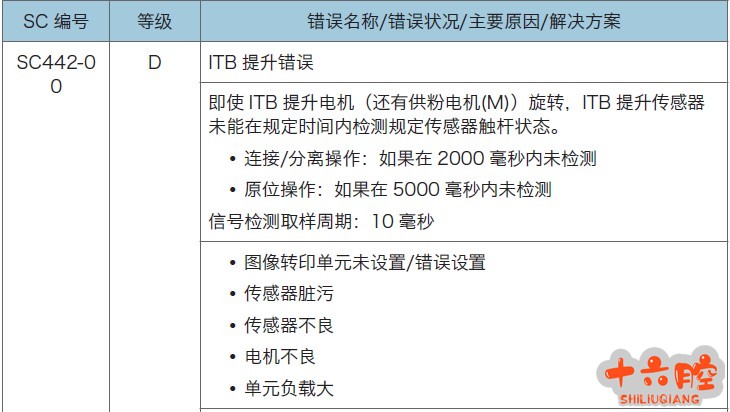

1、MPC2011SP 维修手册,SC442-00 代码参考解决方案见下表。


2、按上述表格检查ITB 单元提升传感器及触发器、ITB 提升电机等,并且观察ITB 单元(未拆除转印带),未见异常。
3、再次安装ITB 单元开机,故障依旧。抽出ITB 单元后,发现ITB 单元出现异常。


图一

图二

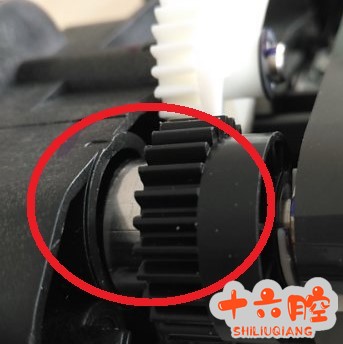

图(一),转印带驱动齿轮离开原位,驱动轴承也脱离安装位。

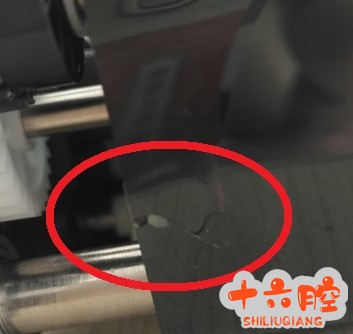

图(二),转印带边缘被撑破。
综合上述表象分析,报SC442-00代码的原因:是由于转印带驱动部分传动异常,致使ITB提升传感器在规定时间内不能被触发引起的故障。不排除ITB单元内部支架变形的可能。

解决方案
建议:
游客,如果您要查看本帖隐藏内容请回复

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
