[富士施乐] 施乐VII C7773/6673/5573/4473废粉盒满的逻辑判断介绍

[复制链接]
发表于 2021-10-21 09:43:06 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
ApeosPort/DocuCentre-VII C7773/6673/5573/4473/C3372/C2273
概述:
对Botan/Botan2/Beni机型废粉盒状态的逻辑判断介绍,并提供相关故障的解决方案

内容:
最近场地上发生了几起机器内部废粉盒里废粉已堆满,但UI没有提示信息,废粉盒未被及时更换,导致废粉堵塞甚至将感光鼓磨损的故障。为此,本公告将对此系列机型废粉盒满的判断原理进行介绍,并提供相关故障的解决方案。

一,如何判断堵粉故障是由于废粉盒满未提示导致的:
1,参考BSD9.22,在工程师模式下进入部件控制,确认091-201(TONER BOTTLE FULL SENSOR)的状态是否为H。

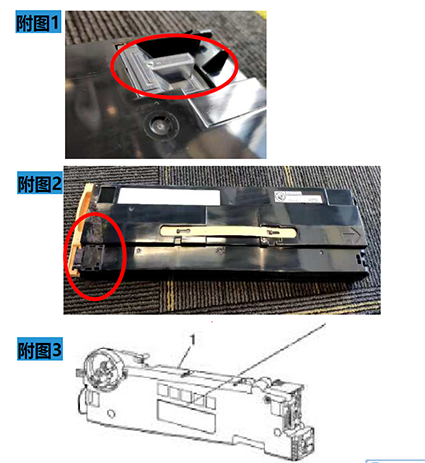

2,取出废粉盒,观察废粉盒尾端底部的塑料透明窗口内是否已经堆积碳粉。(参考附图1)
3,废粉是否已在废粉盒入口处堆积(附图2),且机器前侧的废粉通道组件(附图3))也有废粉堆积的状况或趋势。
若确认机器有以上三种状况,则可判断为机器排废粉量异常,废粉盒未及时提醒更换导致的堵粉故障。
二,原理介绍:
与其它几款EDS彩机的废粉盒不同,Beni/Botan/Botan2机型的废粉盒满传感器,被设计在废粉盒尾端的底部,当废粉随着搅拌杆被排送到此传感器区域时,废粉满传感器被触发,但此时废粉盒尾端中上部仍有少量的空间可以承载更多的废粉。因此,机器在接受到废粉满传感器被触发的信号后,并不会马上提示废粉盒满信息,而会开始根据印量(PV)和ICDC(打印覆盖率)两个参数,对后续副本输出进行计数,在达到预设值后才发出废粉盒满信息,提醒客户预备和更换废粉盒。
游客,如果您要查看本帖隐藏内容请回复

相关的控制逻辑,请参考下一页内容。

三,解决方案:
当机器处于某种特定情况下,比如高压漏电,显影仓内载体和粉量过多等原因,导致废粉的排放量异常增大,就会出现废粉满但仍未提示的情况。
针对此类问题,可参考右侧表格,调整相应的参数,降低预设值,直至彻底解决。
游客,如果您要查看本帖隐藏内容请回复

注意事项:
此TI同样适用于Botan2和Beni机型。
