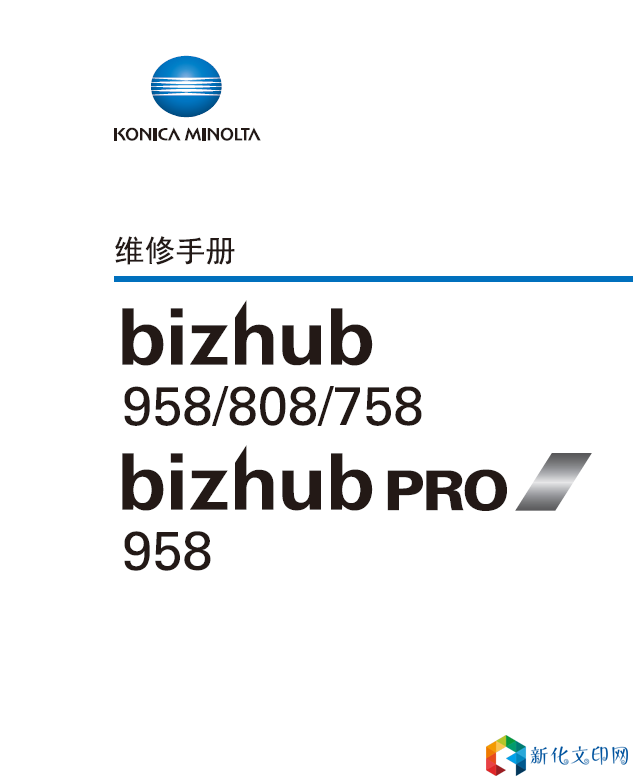

[柯美] 柯美复印机bizhub958 808 758 PRO 958中文维修手册代码查询故障

拆卸/ 调整禁用项目
1.1 涂漆螺钉
备注
• 为了防止螺钉松动，可以在螺钉上涂抹一层蓝色或绿色系列的油漆。
• 机器在使用过程中会产生振动和负荷，运输期间也会产生振动，这些振动或负荷可能会导致某些螺钉松动，对于这些螺钉，可以涂抹螺钉漆。
• 如果涂有油漆的螺钉松动或脱落，请务必在拧紧螺钉后涂抹螺钉漆。
1.2 漆成红色的螺钉
备注
• 很难在现场调整的螺钉被漆成红色以防将其卸下。
• 请勿在现场卸下或松开漆成红色的螺钉。还有一点需要注意：当两个或更多螺钉被用在一个零件上时，只能将一个代表螺钉漆成红色。
1.3 电路板上的可变电阻器
备注
• 对于在调整/ 设置中未提供调整说明的电路板，请勿转动上面的可变电阻器。

(1) 触摸面板校正
• 更换控制面板单元后，必须进行触摸面板校正。
执行以下校正程序之一。
(a) 使用 USB 存储器校正面板
1. 将包含 MFP 固件数据的 USB 存储器连接到维修端口。
有关如何在 USB 存储器中储存固件数据，请参考“J.2.USB 存储器”。
2. 按住“Reset” （复位）键，同时打开主电源开关。
3. 出现校正画面时，按 Start （开始）键，执行校正并等待一会。
4. 确认完成信息。触摸 [Close] （关闭）。
5. 关闭主电源开关，取出 USB 存储器。
备注
• 面板校正完成后，面板画面变为固件写入模式，并在 30 秒后开始自动更新。
(b) 手动操作校正面板
1. 按 [Menu] （菜单） -> [Counter] （计数器） -> [Display Keypad] （显示数字键盘）
2. 按 Stop （停止） -> Clear （清除） -> 1 -> 1 -> 6 -> 6 -> Start （开始） 键，然后校正开始。
3. 30 秒钟后，关闭主电源开关。
