[佳能/奥西] 佳能复印机错误代码E583-8001/8002 发生时的对策措施

[复制链接]
发表于 2019-1-3 15:39:34 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
产品型号:
iR-ADV C7570
iR-ADV C7580
iR-ADV C9270
iR-ADV C9280
Staple Finisher-X1
Booklet Finisher-X1
Staple Finisher-K1
Booklet Finisher-K1

[故障现象]
作业打印过程中可能会出现错误代码E583-8001/8002。
- E583-8001:托盘辅助导轨驱动电机错误
- E583-8002:托盘辅助导轨驱动电机错误
[故障原因]

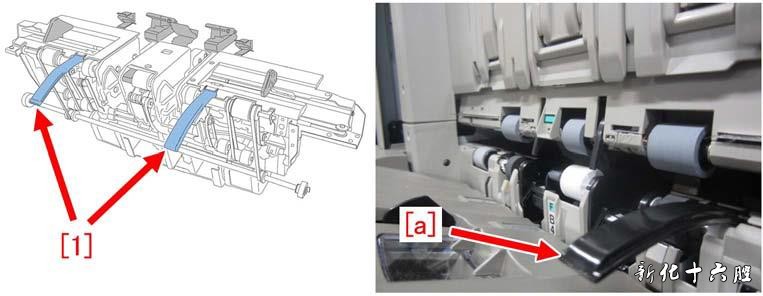

纸张排出处理过程中由于托盘辅助导轨[1]滑动部分的间隙不足,造成其上副导轨移动时的负载增加;最终使得副导轨由于托盘辅助导轨前缘被卡住而**停止动作
[a]并导致上述故障发生。
[维修措施]
当出现上述故障时,准备前侧副导轨组件(FM4-4744-000)和后侧副导轨组件(FM4-4746-000),
并按照如下操作步骤进行托盘辅助导轨部件的更换。
1) 按照维修手册内容的指引将处理托盘单元拆下。

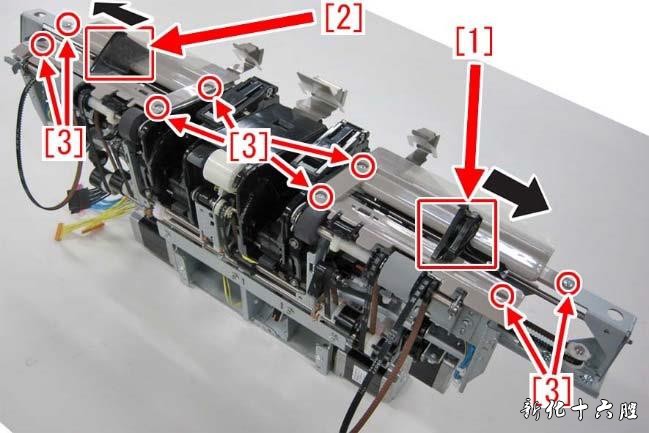

2) 将前侧准直板[1]和后侧准直板[2]向箭头方向移动,然后移除螺钉[3](x8 颗)。

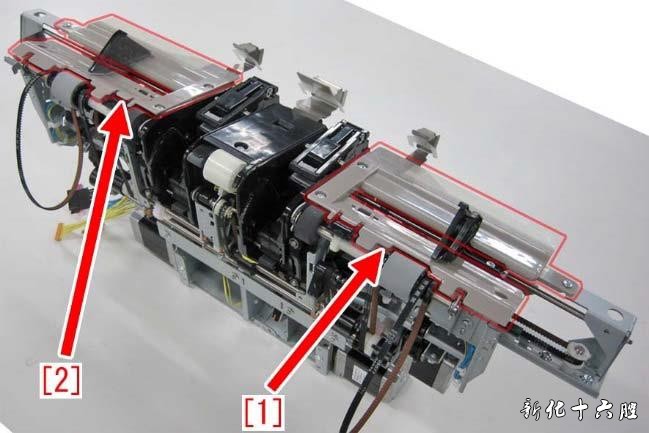

3) 拆下前侧处理托盘[1]和后侧处理托盘[2]。

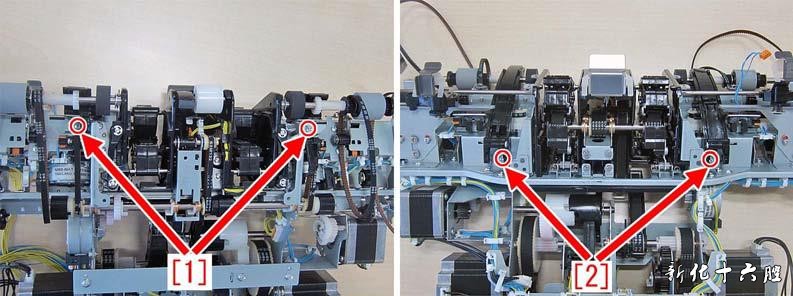

4) 移除处理托盘单元前侧[1](x2 颗)和后侧[2](x2 颗)的固定螺钉。

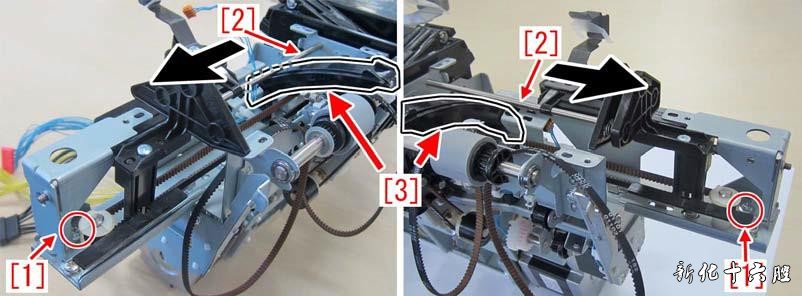

5) 移除[1]螺钉(x2 颗),并将轴[2]向箭头方向移动,将托盘辅助导轨[3]更换为前侧副导轨组
件(FM4-4744-000)和后侧副导轨组件(FM4-4746-000)。

6) 以相反的顺序将从步骤5)开始拆下的零件重新装回。

[工厂对策]

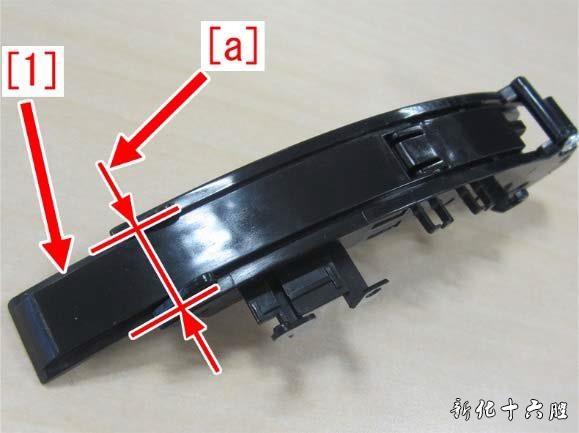

通过修改托盘辅助导轨前缘[a]的尺寸,防止副导轨[1]被卡住。
