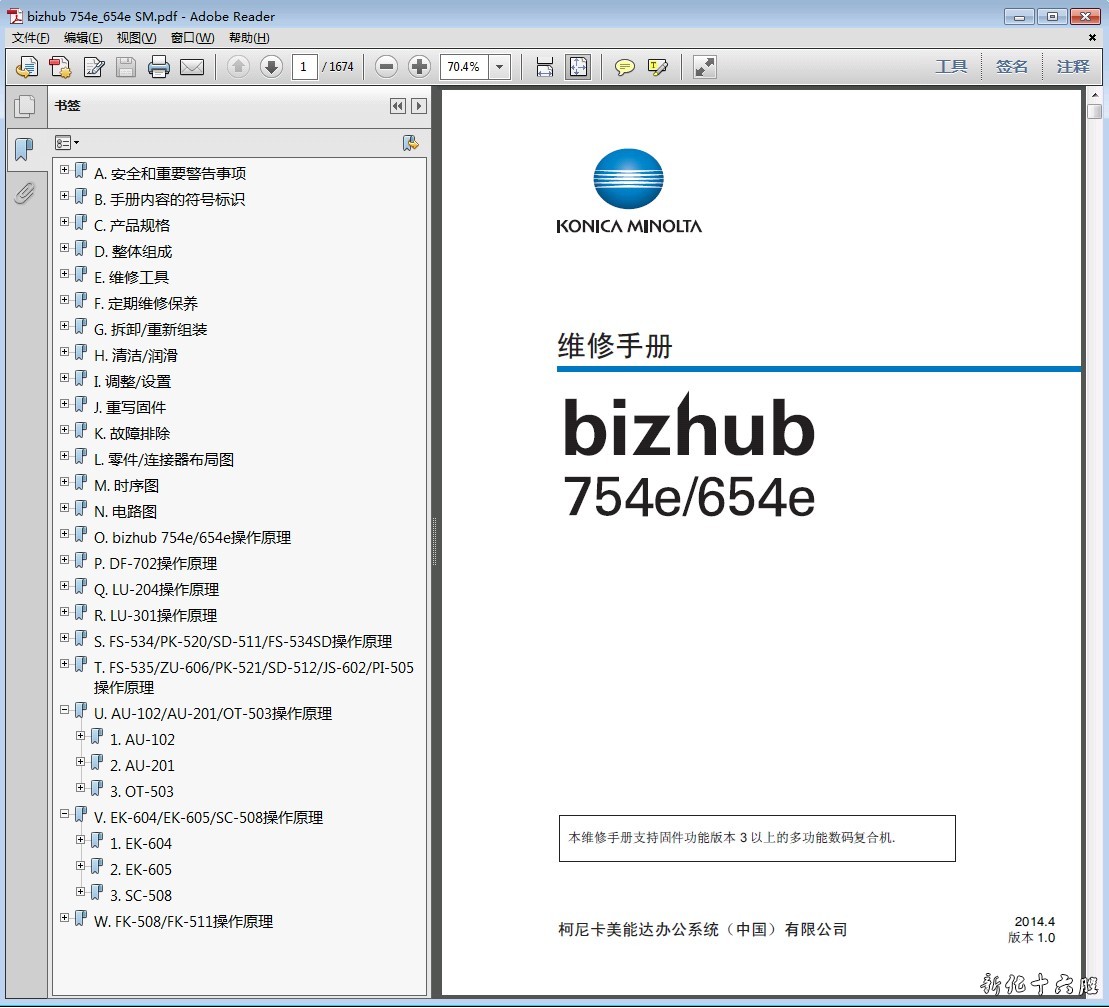

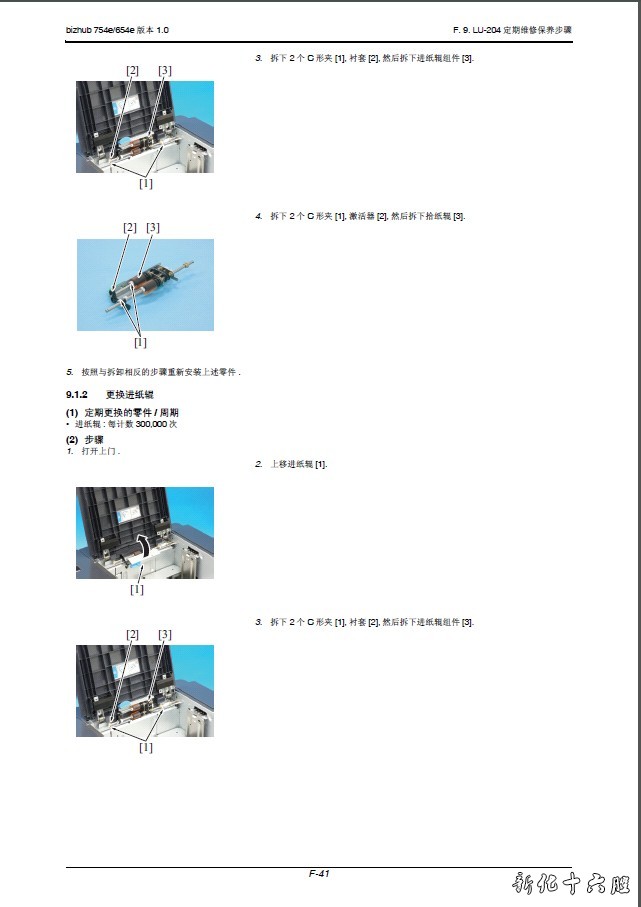

语 言：中文 语 言：1674页 格 式：PDF电子版，无加密 手册内容详实，图文并茂，是维修人员的好帮手，有了维修手册，这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户，也可以根据维修手册解决简单的故障
将碳粉补充到碳粉料斗 (1) 碳粉 • 碳粉盒/K 中装有碳粉和载体( 少量), 在向显影单元/K 中补充碳粉的同时会向其中补充新的载体. 显影单元/K 中过量的载体会被排出至废碳粉盒, 这样可防止显影单元/K 中的载体失效并长期保持稳定的图像质量. 该方法即为自动提炼显影系统. 有关详情, 请参见"O.7.3.3. 自动提炼显影系统". • 本手册中将装入碳粉盒中的" 碳粉和载体" 简称为" 碳粉" 以取代" 载体" 称谓. • 然而, 如果明确地指明为" 载体", 则是指以指定的T/C 比率混合于显影单元中的" 载体". (2) 碳粉补充控制 • 碳粉盒马达/CK 将碳粉从碳粉盒供应至碳粉料斗. • 碳粉盒马达/CK 旋转时, 碳粉盒中的螺旋弹簧也会随之旋转. 这会将碳粉盒中的碳粉传输至机器前部, 然后将供应至碳粉料斗. • 位于碳粉料斗中的缺粉传感器/K 会检查剩余的碳粉量, 并且控制将碳粉从碳粉盒补充到碳粉料斗的操作. (3) 碳粉盒马达旋转速度选择控制 • 碳粉盒马达可高速或低速旋转. • 当碳粉盒中的剩余碳粉量等于或大于指定值时, 碳粉盒马达会低速旋转以向碳粉料斗供应指定量的碳粉. • 当碳粉盒中的剩余碳粉量减少时, 碳粉料斗中的缺粉传感器/K 会检测到碳粉盒内碳粉即将耗尽状况. • 当碳粉盒中的剩余碳粉减少时, 碳粉供应效率会降低. ( 碳粉盒马达低速旋转时, 无法向碳粉料斗供应指定量的碳粉.) 因而碳粉盒马达会从低速切换至高速旋转. • 碳粉盒马达旋转速度的提升会提高有所降低的碳粉供应效率. 因而机器可从碳粉盒向碳粉料斗供应指定量的碳粉. 链接：https://pan.baidu.com/s/1ZEpMFRi ... &shfl=sharepset
