[施乐] 富士施乐 7335 7550 7500 6550 彩色复印机中文维修手册 维修资料

[复制链接]
发表于 2018-10-16 10:30:52 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
语 言:中文

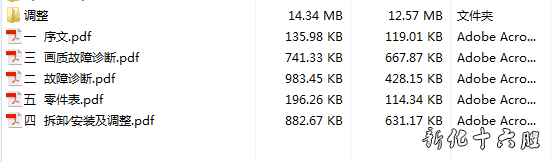

格 式:PDF电子版,无加密
手册内容详实,图文并茂,是维修人员的好帮手,有了维修手册,这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户,也可以根据维修手册解决简单的故障。

富士施乐 7335 7550 7500 6550 彩色复印机中文维修手册 维修资料.jpg
图像上仅特定的颜色有特别浅的部分,沿着与处理方向垂直的横方向上大范围存在。
以复印模式、打印模式输出。
拆下IIT/IPS PWB 的各接头,再重新正确连接。OFF/ON 电源,打印。
依序更换IIT/IPS PWB(PL 13.8)、CCD PWB(PL 13.6)。
确认IBT 表面的形状、有无异物。
依序更换MCU PWB(PL 11.1)、ESS PWB(PL 11.5)。
确认相应颜色的DEVE Unit。
确认相应颜色的DEVE Unit 的安装。
拆下HVPS-2 的各接头,再重新正确连接。OFF/ON 电源,打印。
确认2nd BTR CAM 结构。若无异常,则依序更换H V PS-2(PL 11.3)、MCU P W B(PL 11.1)、ESS P WB(PL 11.5)。
IQ-12 纵条纹FIP
IQ-12 纵条纹FIP
沿着纸张的纵方向出现黑线或特定颜色的线。
复印模式、打印模式两者输出。
确认玻璃面板。
确认台架结构部镜子上的脏污。
拆下IIT/IPS PWB 的各接头,再重新正确连接。OFF/ON 电源,打印。
依序更换IIT/IPS PWB(PL 13.8)、CCD PWB(PL 13.6)。
确认相应颜色的1st BTR。
确认2nd BTR。
拆下相应颜色的DRUM Unit(PL 6.1),再重新安装好。OFF/ON 电源,打印。
拆下ROS Unit CK(PL 5.1)、ROS Unit YM(PL 5.1)的各接头,再重新正确连接。OFF/ON 电源,打印。
依序更换ROS Unit CK(PL 5.1)、ROS Unit YM(PL 5.1)、MCU PWB(PL 11.1)、ESS PWB(PL 11.5)。
IQ-13 横条纹FIP
IQ-13 横条纹FIP
沿着纸张横方向出现黑线或特定颜色的线。
游客,如果您要查看本帖隐藏内容请回复
