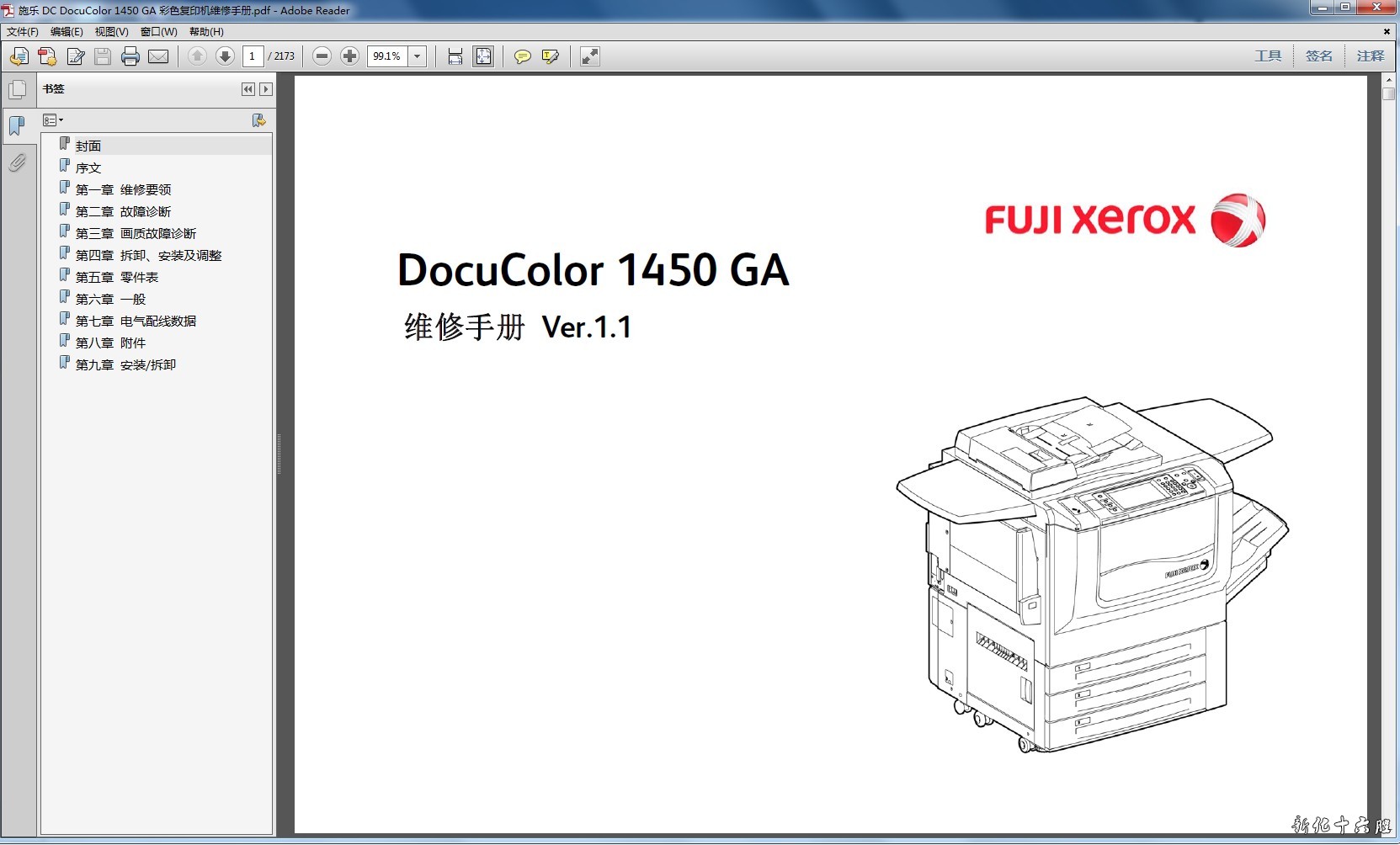

格 式：PDF
语 言：中文
页 数：2173页
手册内容详实，图文并茂，是维修人员的好帮手，有了维修手册，这款机子的拆卸、故障排除您就不用再发愁了!即使是普通的用户，也可以根据维修手册解决简单的故障。
005-125 DADF Regi Sensor Off Jam 参考BSD: CH5.4, CH5.3 DADF Pre Regi Sensor 关闭后，DADF Regi Sensor 未在指定时间内关闭。 注释： . 关闭电源时， 请先关闭电源开关， 再关闭主电源开关。 初始行动 请参照BSD 并检查目标电子零件的相关连接器是否有局部连接。 原因/ 措施 检查下列项目： · 是否因原稿路径上有异物而造成传输错误。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有异物。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有磨损。 · DADF Regi Sensor ： DC330 [005-110] (PL 51.7) · DADF Pre Regi Sensor ： DC330 [005-206] (PL 51.7) · DADF Feed Motor ： DC330 [005-008] (PL 51.9) DADF Feed Motor 的线圈电阻： 大约0.95 Ω ( 当温度为25 度时) - 介于DADF PWB J754 Pin-1 与 J754 Pin-2/3 之间 - 介于DADF PWB J754 Pin-7 与 J754 Pin-5/6 之间 · DADF Regi Motor ： DC330 [005-032] (PL 51.9) DADF Regi Motor 的线圈电阻： 大约3 Ω ( 当温度为25 度时) - 介于DADF PWB J755 Pin-1 与 J755 Pin-2/3 之间 - 介于DADF PWB J755 Pin-6 与 J755 Pin-4/5 之间 若找不到问题所在，请更换DADF PWB。(PL 51.3) 005-131 DADF Invert Sensor On Jam on Inverting 参考BSD: CH5.4 翻页作业时，DADF Regi Sensor 打开后，DADF Invert Sensor 未在指定时间内启动。 注释： . 关闭电源时， 请先关闭电源开关， 再关闭主电源开关。 初始行动 请参照BSD 并检查目标电子零件的相关连接器是否有局部连接。 原因/ 措施 检查下列项目： · 是否因原稿路径上有异物而造成传输错误。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有异物。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有磨损。 · DADF Regi Motor ： DC330 [005-032] (PL 51.9) DADF Regi Motor 的线圈电阻： 大约3 Ω ( 当温度为25 度时) - 介于DADF PWB J755 Pin-1 与 J755 Pin-2/3 之间 - 介于DADF PWB J755 Pin-6 与 J755 Pin-4/5 之间 · DADF Invert Sensor ： DC330 [005-211] (PL 51.7) · DADF Regi Sensor ： DC330 [005-110] (PL 51.7) 若找不到问题所在，请更换DADF PWB。(PL 51.3) 005-132 DADF Invert Sensor On Jam 参考BSD: CH5.4 Read Speed Control 作业开始后(DADF Regi Motor On (CCW))，DADF Invert Sensor 未在 指 定时间内启动。 注释： . 关闭电源时， 请先关闭电源开关， 再关闭主电源开关。 初始行动 请参照BSD 并检查目标电子零件的相关连接器是否有局部连接。 原因/ 措施 检查下列项目： · 是否因原稿路径上有异物而造成传输错误。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有异物。 · DADF Regi Roll 及DADF Out Roll 滚轮表面是否有磨损。 · DADF Invert Sensor ： DC330 [005-211] (PL 51.7) · DADF Regi Motor ： DC330 [005-032] (PL 51.9) DADF Regi Motor 的线圈电阻： 大约3 Ω ( 当温度为25 度时) - 介于DADF PWB J755 Pin-1 与 J755 Pin-2/3 之间 - 介于DADF PWB J755 Pin-6 与 J755 Pin-4/5 之间 若找不到问题所在，请更换DADF PWB。(PL 51.3) 005-134 DADF Invert Sensor Off Jam on Inverting 参考BSD: CH5.4 · 最后原稿的翻页期间， DADF Regi Sensor 关闭后， DADF Invert Sensor 未在指定时间内 关闭。 · 在有下一份原稿的翻页作业期间，Next Document Read Speed Control 作业开始后(DADF Regi Motor On (CCW))， DADF Invert Sensor 未在指定时间内关闭。 注释： . 关闭电源时， 请先关闭电源开关， 再关闭主电源开关。 链接: https://pan.baidu.com/s/1tCx_483aiezZUkPOjpHIWw
|
