[理光] 理光MP7500、7001、8001、9001复印机技术交流问题总汇专贴

[复制链接]
发表于 2018-9-3 14:45:17 | 显示全部楼层 |阅读模式
理光年费群

注意:本帖含有图片和附件资料 登录 才可查看,没有帐号?

您需要 登录 才可以下载或查看,没有账号?立即注册

×
本帖最后由 网站00发 于 2018-9-3 14:46 编辑

static/image/hrline/1.gifhttp://www.16qiang.com/static/image/hrline/1.gif


本贴为理光MP7500、7001、8001、9001、8000、6500、7000、6001复印机技术交流问题总汇专贴,主要讨论复印机问题,为新手提供维修知识,是老司机请分享您的经验哦!

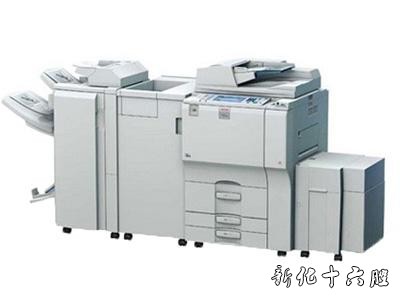

理光MP7500、7001、8001、9001


有任何问题请腔友们在此回帖提问,我们会为您解答,在问问题前请先看看是什么问题哦。先学习后提出问题。


问题详情解决方法
理光7500卡纸b2何解http://www.16qiang.com/view-7220-1-1
理光7500清洁纸电机怎么测试http://www.16qiang.com/view-7029-1-1
理光MP7500、7001、8001、9001出现代码sc495http://www.16qiang.com/view-6971-1-1
理光7500 转印漏电怎么修http://www.16qiang.com/view-5937-1-1
理光7500,7001,8001出现功能性故障http://www.16qiang.com/view-5742-1-1
理光7001,7500,8001出现SC342解决方法http://www.16qiang.com/view-5582-1-1
理光7500复印机怎么格式化硬盘http://www.16qiang.com/view-5447-1-1
理光MP7500出现代码SC490?http://www.16qiang.com/view-5024-1-1
理光7001 定影温度调多少合适http://www.16qiang.com/view-3116-1-1
理光7001全清后(5801),怎么将把一纸盒设定为A4http://www.16qiang.com/view-5217-1-1
关于理光7001文件服务器的文件保存时间问题http://www.16qiang.com/view-4800-1-1
理光5000B 7001 8000 1350 A3双计数怎么开关http://www.16qiang.com/view-4642-1-1
理光7001加粉问题http://www.16qiang.com/view-4030-1-1
理光复印机维修的全部SC代码及参数调整http://www.16qiang.com/view-5661-1-1
理光复印机维护方法http://www.16qiang.com/view-7287-1-1
理光复印机怎么调清洁纸的速度http://www.16qiang.com/view-537-1-1
理光8000-8001的机器出现SC441http://www.16qiang.com/view-6850-1-1
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 10:42:08 | 显示全部楼层
理光年费群
理光7500/7001 的使用心得
一 、定影

1 压辊的轴承要定期换,感觉不能超过一百万,这个轴磨坏了, 会报代码.热辊的轴承倒是不易坏.
2 如果打黑页时,纸卷到定影压辊里,检查一下压辊清洁棍,就是那个白的金属棍,从底下拆.
3 如果出略宽的横线,有可能是定影分离抓积碳,磨了上辊

二、鼓

1 鼓的刮板要多备些,感觉 代用的也就二十万. 出横线时多数是刮板的问题.
2 每次拿出鼓时,清洁一下id传感器,检查一下废粉管状态
3 废粉管不转时,检查鼓后面的齿轮,多数裂了,这个得备两 个
4 废粉管怪叫时,换废粉管轴套.是它的孔被弄大了,导致轴乱转.轴套与齿轮多备几个.有时轴套不好弄下来,所以废粉管最后一节也得备.
5 毛辊也记得换,一百万?磨光了不带粉,会导致下面的塑料片积粉
6 如果横的发白,可能是鼓右上那个玻璃脏了.

三、显影

1 感觉 一百万时全拆清洁还是有必要的,虽然我没拆过,但有个显影打了两百万,怎么都调不好了.
2 有灰底,一般都是显影里粉量过大, 把显影最右边那个插头拔了,取出粉瓶,打灰底图, 消耗碳粉吧,等差不多时,搞个2801
3 发淡时运行2207加粉, 正常 后2801
4 vt过低时,一般是因为粉过多,打一百页灰图,就看一下vt(2203),它会逐渐升高. 等到了250左右,和2220相差不超过十,就可以认为比较合适了.同样的道理,vt过高时,表明缺粉.
5 越打越淡,看一下显影三根线插没插好,否则它不加粉也不报错.
6 对了,显影轴套得换,若漏粉,拿带磁螺丝刀碰一下,象结晶一样的东西,就是载体,这时一定要及时换轴套,否则掉到进纸齿轮上.

四、漏粉

1 漏粉的话,直接去淘宝买个好的托粉架吧,我是修怕了
2 只要漏粉,就要立刻解决,不能拖.否则粉弄得到处都是,会导致一系列问题.
3 漏粉通过粉架上方进入复印玻璃下面, 进而导致代码.这时拆开吹一吹,擦一擦就行了.
4 如果要修,取出粉杯时,那三个卡子千万不要弄坏了,否则会导致转不动.

五、其它

1 大容量进纸器卡纸,看一下纸轮间的传动齿脏没脏
2 分页叽叽叫, 给带弹簧的/有两 个白齿轮的杆加点润滑油.其它地方叽叽叫,进5804逐一检查.
3 复印机主机,也就是可能遇到碳粉的地方,不能加润滑油.
4 安装时最好精细些,有一次我定影取不下来,把手送/后盖全拆,才发现是有根螺丝不对,长了,卡住了.
5 前面有些罩子好象觉 得没用,但最好也全装上,可能对风道有影响,有利于内部降温和保持干净.

五、评价

1 这机子还行,但印量好象不能太大,否则问题太多.另,文印真是个苦B活.


本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 10:45:01 | 显示全部楼层
理光年费群
转载:理光7500使用2年,一点点心得


2013年3月购买第一台7500
2013年7月购买第二台7500(其实2台好像都是5500升级的)
最开始用机器什么都不会就这样硬着头皮上了!

现在所有耗材都是在TB上购买来的(注意TB上有很多假货)
使用7500最重要的就是碳粉的选择了~! 记得刚刚购买机器在当地买的所谓原装碳粉200/支,印量还可以就是太贵,当时不会修机器没注意碳粉对机器有什么影响!

后来开始在TB上购买碳粉,买过几十块一支的也买过一百多的(这里新手一定要注意,当你使用一种碳粉时再换另外一种碳粉的时候,就会出现底灰,这对于新手来讲根本无从下手很难搞好)

然后购买了第二台机器,让别人来把底灰问题解决了(碳粉不能换不同价格的比如说你先用200一支的,突然换便宜80一袋的上去用,底灰问题百分之百的出现) 碳粉就固定在当地这家购买,有180一支所谓原装(现在知道都是假的,根本不可能是原装) 还有160一支便宜点的,用了很久后来一批碳粉出现问题,磨损磁辊,内部耗材印量也急剧下降,其他大量问题也随之来!

因为出了很多问题所以放弃了在当地购买碳粉,然后我有转战TB,购买了一种XXXXXX碳粉,开始在一家购买了很多次,比当地的碳粉用的好,后来因为某些原因放弃了这家的XXXXX碳粉。

我换了一家购买这种XXXXX的碳粉(现在一直在同一家购买已经使用了100多袋了),发现比我之前购买的那家好多了,所以意识到我之前那家是假货了!这里就是想跟大家说TB上假货多,而且不光只是碳粉其他东西我也买到过假货!
以上就是我使用碳粉的经验~!

因为我的碳粉用好了,机器基本上不出什么问题,
现在就是换换清洁纸  30W印
载体                         50W印 印的不黑 字淡了换载体立马变黑(所谓原装24号)
鼓芯                         100W印 (XX鼓芯)刮板100W要换2个
还有充电网 电极丝可能80-100W 转印膜150W样子
建议除了碳粉以外 其他能用原装尽量用原装,原装和代用完全不在一个档次上!

总结:能选择好的碳粉,其他耗材尽量用原装,理光7500还是一台很不错的机器!
现在一台机器刚过500W 一台马上400W

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 11:16:15 | 显示全部楼层
理光年费群
理光7001机器,自动补粉频率高,有底灰了还要补。
1. 粉一直用的是一种粉从未换过。
2. 印一百多万后出现这个问题,换了原装24#载体,问题依旧。
3. 补粉离合器测试过没有问题。
4. 显影铝底板清洁过N次,磁棍导电性良好。
5. 补粉时面板有显示,不像偷漏。
6. 出底灰后拉黑板,正常后做过2801及3001-002,印几千张依旧补粉严重。
7. 总之,不管怎么做它就是要补粉补粉补粉



分析:


储粉仓的喷粉仓密封可能已破损,大量碳粉瞬间掉落至显影器,我们称为显影爆仓,或有可能此粉仓的喷粉孔已被扩孔,或是刚好配合上粉仓碳粉感应器故障,无法限制粉仓停纸?么视镗


下粉进入显影器并不代表TD能够侦测,因为大量碳粉瞬间进入显影器时,显影搅拌的铁碳无法混合均匀然后压入下方进行侦测,反而会由搅拌棍上方通过送上磁棍,所以变成实际有大量粉但TD感应侦测是侦测到低粉量,显影器的内容量就是限制载体水平高度达成铁碳快速混合


搅拌棍的功能就是要把碳粉打散并压至下方进行混合侦测,如果粉进入显影时无法直接碰到搅拌棍,那就根本无意义,粉越盖越厚就更难打散,而且粉根本无法流动


还有就是粉仓上那颗透明回收盒,此物件是显影组件的命脉,他必须能过滤回收粉并排出废粉,失能之后会让感应器误测数值,因为结块与废粉重复循环在粉仓与显影及鼓座之间,不换新就是无止境的重复故障


鼓露出底肌会让鼓偏压与显影偏压相互漏电,因为载体很有可能会直接碰触鼓,尤其是各处密封从不换新,漏电后会造成无法侦测到鼓电位,系统也会误判浓度不足,一切浓度标准皆为电位数据,依据各处感应器反馈电压进行补足,机器无法以其它方式辨识浓度,因为机器没有眼睛可以看


象素补粉就是略过感应器侦测,必须确保碳粉能够及时消化,否则显影器会保持在容量高水平位置,会造成废粉量增加,如果废粉没有及时推送,往后就是灾难,理光机器喷粉问题本身不是机器设计不良,而是使用者制造出来的问题


非控粉能力差,而是安全机制强,补粉率是电压与时间及光折射的换算率(电机啭数与时间,载体电阻,鼓心覆盖浓度),补粉率会随着零组件磨耗而递减,例如电机阻力,电阻增大,光线遮闭等等,补粉率是一套运程软件,错过第一次就只能等下一次,没有二话,多几次不足就永远补不足,复印机是光与电的转换,碳粉必须带电才能移动,否则就只能待在显影内
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 18:14:40 | 显示全部楼层
理光年费群
开机报101,爆光灯亮,反光镜清洁过,还是一样开机就报101,把稿台玻璃移开在开机,能正常开机,但复印出来一半有字,一半没字,有字的地方还会有一条条的白线


SC101”表示暴光灯出错,扫描白板时,未能正确检测到标准白板电平。可能原因:暴光灯不良;暴光灯整流器不良;暴光灯接头连接不良;标准白板脏;反光镜或透镜错位或脏污;SBU板不良。


大玻璃与小玻璃之间的白色塑料尺规条,灯管必须走到此塑料条底下,藉由此塑料的白底与折射板及反光镜片达成光源侦测,那个塑料条底部有双面胶易泛黄或沾黏杂物,造成无法聚光


聚光之后必须达成光偶合接收单元完成侦测,光源路径由,灯管,白背景,折射板,两个折射镜,凸透镜,电路板上的接收单元。想办法执行电脑扫瞄检测图形,可能接收单元的镜片脏,此接收单元电路板不能拆离基座,否则无法对焦,必须连同凸透镜基座依托拆卸,然后顺着排线向右翻,擦拭凸透镜与凸透镜旁边那块电路板上的接收单元,那个接收单元位于凸透镜正后方,大约1×5cm带有玻璃的棕色元件,凸透镜与接收单元上有光学镀膜,不能以高腐蚀性溶剂擦拭,以清水擦拭后再用干绒布擦除水渍,此处光学单元整座不能用吹风也尽量不要用吸尘器,吹风会让粉尘与密封海绵脱落的残胶到处喷黏,吸尘器会让高速移动的粉尘产生静电,如果用吸尘器必须拔电源插头再做,否则后果自负,最主要就是不能用吹风机,因为光学单元的曝光折射在扫瞄正下方,此处并非完全气密。


反光镜一个是面朝下,一个是面朝上,且镜架有簧片扣住固定镜片,镜片在灯架上几乎不能松动,且灯管启动必须先触发原位感应(闭路),移动并开启灯管(开路)至胶条下方侦测,灯架上不能有湿气,且灯架轨道不能上油,灯架右行时为悬空状态,轨道是给回程时使用,轨道上油及水器会增加阻力与静电干扰,那个灯管在黑暗中用手摩擦是会发光的
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 11:18:35 | 显示全部楼层
理光年费群
理光7500,起初2223值为13,两边漏海绵处漏粉和载体,就全拆开清洁换了包24#原装载体,顺便把两边的阻粉海绵上下都换了全新的,铝底座擦的很亮,现在两边依旧漏粉,漏载体少量,麻烦大师们诊断下,各参数如下,2001-4(923),2201-2值 (600v ),2906(11.0V),2210(10),2220(347),2223(300),还有2201-2值 经常偏 高,其他都是默认


分析:


那颗透明回收盒准备换新,然后机器内全清碳粉,包含粉仓,显影,鼓座,然后确实检查粉仓是否被动过手脚,粉仓喷孔簧片不能被扩孔,压力封胶不能脱胶,周围气密必须存在压力,检查完且全清之后回收盒换新,鼓座与显影所有密封海绵与胶片全部重换新,且所有配件,组件外盖等等,完整装回,必要时检查鼓座回收毛棍并更换


毛棍已废,毛棍胶片就叫算换新也没用,因为毛棍胶片没有靠山,所以周围海绵与胶片跟着报废,粉无法被胶片接住就掉落并遮闭id感应器,毛棍只磨单边就严重异常了


本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
发表于 2018-9-4 19:14:52 | 显示全部楼层
理光年费群
理光7500出现SC220是什么问题呀?
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-5 10:45:07 | 显示全部楼层
理光年费群
快回来 发表于 2018-9-4 19:14
理光7500出现SC220是什么问题呀?

激光器,六棱镜的问题,参考:http://www.16qiang.com/view-342-1-1
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 10:44:02 | 显示全部楼层
理光年费群
理光7500,每次复印就下粉,造成下粉太多,有不定影情况。

粉舱的补粉杆离合器异常。
粉舱喷粉簧片密封裂。
ID感应被遮住。
显影不导电。
粉太烂。
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 10:48:30 | 显示全部楼层
理光年费群
我有一台理光7500 机器,粉瓶不转, 换了供粉电机也不转。强制加粉也没用。现在一开机屏幕就显示:碳粉耗尽,请添加粉。请问各位大侠,这是怎么回事啊?


方法:
  • 检查粉瓶的白色盖子有没有被拉开
  • 检查电机是否转,粉瓶有没有转,排除齿轮坏的问题
  • 以上都不是检查主板或者更换



分析:
  供粉电机线路是由手送台送纸下方过,有时拉动粉托架时会把托架电机插槽拉断,拆手送台会可能会将线路压断,打开电脑板四方铁盒可能将侧面排线扯断,供粉线路应该是在铁盒侧面最下一排,你说的主板可能是电脑板,但是直接控制补粉的是BCU板,或称电机控制板,有可能是电机控制板故障。
当补粉八角棍没有将粉喷入显像槽时,此时粉舱内保持满粉位,就算SP内强制补粉也不会转动碳粉罐。
或是碳粉感应器故障时有两种状况,一是系统判断粉舱是空的,一是判断粉舱是满的。

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 11:05:33 | 显示全部楼层
理光年费群
家里一台理光7500,发现打印复印上浓下淡,以为是鼓芯和载体问题,于是新换了鼓芯和载体,打印复印还是老问题,将另一台正常机器上激光器、六凌镜等激光一套配件都换到有问题的机器上,问题依旧。维修进入僵局,实在搞不懂是什么原因造成的。请高手指点一二,在此谢过!


方法:
清洁一下防尘玻璃
检查转印带有问题需要更换
本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 11:07:56 | 显示全部楼层
理光年费群
求助   理光MP7500 复印或打印一张 就出SC590代码   废粉电机换了试过也还是不行    还有废粉管也清洁过 了  吸尘器吸过了   传感器不知道是那个      求助大神


分析:


  • 废粉回收电机带动废粉筒螺杆,也推动垂直的废粉管。
  • 拔掉白色软管,抽出螺杆,摔击软管。
  • 清洗废粉电机齿轮。
  • 废粉筒推送部份内部有个短螺杆是否太紧。
  • 进入SP模式解除代码。
  • 感应器在软管顶端的杯口。



  • 2968排粉直接在模式内关机,如果开机就会跳代码,那应该与NVRAM有关,如果开机完成后印才跳则与硬体有关。
  • 5801可以消除NVRAM内记忆的故障码。

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
 楼主| 发表于 2018-9-6 11:13:00 | 显示全部楼层
理光年费群
理光8000  8001  都出441   怎么都修不好


分析:
显影驱动故障码是合併在主传动故障内,包含鼓芯,转印,显影,此三组件必须达成异地同步运转,所以440&441并不只是显影驱动问题而已
一并检查鼓轴心传动部份,请注意是鼓轴芯是鼓芯中央那只钢轴,后方配有稳定盘那个

本站内容禁止转载,如有发现转载一律封号处理。如有侵犯到您的权益请联系我们删除。
