bizhub350 第一纸盒走纸斜

时间不会等待 · 发表于 2018-7-29 19:11:58

注意:本帖含有图片和附件资料登录才可查看，没有帐号？

您需要登录才可以下载或查看，没有账号？立即注册

×

适用机型：

bizhub 200/250 Di2510/3010/3510

故障描述：

使用第一纸盒副本倾斜严重(如下图)，甚至可能将纸张尾角撕裂；其他纸盒或手送纸使用正常。

问题分析：

由于机器第二纸盒及手送纸使用正常，所以首先排除了机器公共区域（光学、同步轴以上走纸通道等）的问题可能性；打开机器侧门复印，发现第一纸盒搓纸输出正常，纸张输出平衡没有歪斜现象，由此也排除了第一纸盒搓纸轮和搓纸驱动的问题；仔细检查第一纸盒出纸位置的导纸片和塑料薄膜均未发现异常，但当侧门关闭后第一纸盒纸张通过同步轴之后就发生歪斜现象。尝试将侧门走纸部件底部弹簧更换以确定是否有压力不均匀，但故障情况依旧。

经过一轮没有目的的清洁和检查后，仍然无法发现原因排除故障。现场制造第一纸盒卡纸，观察纸张在搓纸输出初时没有歪斜，经过同步轴后就开始发生歪斜现象，在同步轴取卡纸时发现纸张在同步轴前后端压力明显不同，同步轴前端纸张可以轻易抽出但后端压力较紧。从而认为故障根源仍在同步轴部位。


故障解决：

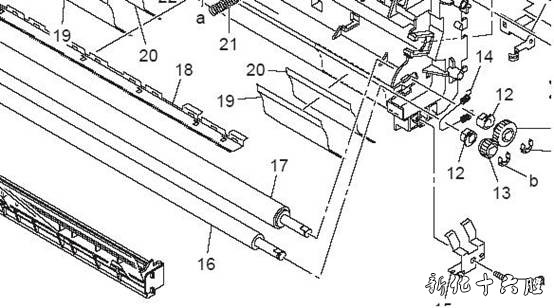

仔细检查同步轴，发现靠前端2根轴中间有间隙，没有良好接触，但后端接触正常，重新拆卸同步轴，发现同步轴前端轴套安装方向错误，导致机器前端同步轴无法正常施压，重新按照下图正确安装同步轴轴套后，测试压力均匀正常，安装回机器测试第一纸盒正常，走纸歪斜故障排除。

文本框: 该两轴套安装方向如图示应该凸出位置向外（背向），错误的方向会导致同步轴不能接触

问题总结：

该机器第二纸盒及手送纸能正常使用，误导忽视了对公共区域同步轴的仔细检查，从而使故障的发现难度增大。曾经对机器进行保养清洁，但往往对个别小细节细心程度不够，从而导致故障越来越多，越来越难查。所以建议在检修已经由维修过的机器时，大家也同时对曾经动过的部分仔细排查，说不定故障原因就在那里。
